SPCP355.300 Smart PSU

De SPCP355.300 Smart PSU is een voedingseenheid in combinatie met een expander met 8 ingangen/2 uitgangen in een G5-behuizing. De PSU heeft 2x24Ah of 2x27Ah batterijen als reservevoeding en is voorzien van acht voedingsuitgangen en vier logische uitgangen

De expander bewaakt de PSU op overspanning, zekeringfouten, AC-spanning, communicatie en batterij-uitgang. De expander wordt gevoed door en ontvangt data van de PSU via een connectorkabel. De expander communiceert ook met de SPC-controller via de SPC X-BUS.

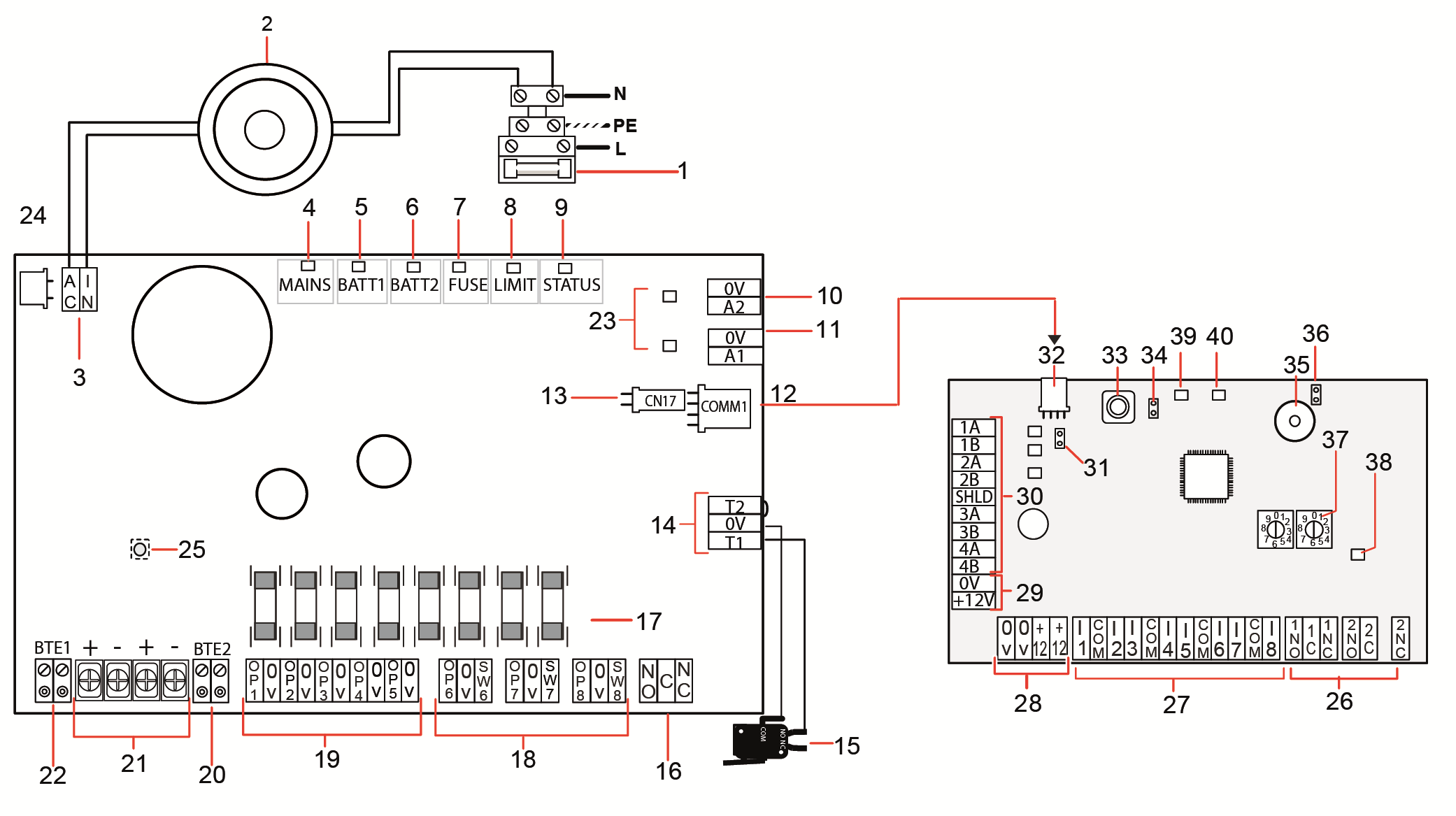

Nummer

Omschrijving

SPCP355.300 Smart PSU

1

Ingang netstroom en zekeringblok

2

Ingangstransformator

3

AC IN — AC-voedingsingang

4

MAINS — LED netvoeding

5

BATT1 — LED laadstatus batterij 1

6

BATT2 — LED laadstatus batterij 2

7

FUSE — LED zekeringfout

8

LIMIT — LED stroomlimiet

9

STATUS — Status-LED

10

A2 — 14,5 V stroomuitgang.

  • Geen reservebatterij

  • Beveiligd door PTC herstellende zekering, nominale spanning 300mA (punt 23 in afbeelding hierboven)

11

A1 — Verbinding met voedingsingang (+/-) op de SPC5350/6350.

12

COMM1 — 4-pins interface expander. Verbinding met punt 32, voeding- en dataverbinding in afbeelding hierboven met een directe kabel.

13

Referentieklok — Maakt verbinding met referentieklok op SPC5350/6350.

14

T1, T2 — Ingangen sabotageschakelaar. Sluit deze aan op de sabotageschakelaar voor/achter.

Zie De behuizing monteren met sabotagebeveiliging..

15

Sabotageschakelaar voor/achter Zie De behuizing monteren met sabotagebeveiliging..

16

NO/NC — Configureerbare NO/NC logische relaisuitgang. Zie Bekabeling van uitgangen voor meer informatie.

17

Glazen zekeringen — 400mA T-zekeringen voor uitgang 1-8.

18

OP 6–8 en SW 6–8 — Gecombineerde voedingsuitgangen (OP) en logische uitgangen (SW).

Standaard 12V DC voedingsuitgangen met configureerbare, open-drain, logische uitgangen (4k7 EoL bewaakt/niet-bewaakt).

19

OP 1–5 — Standaard 12V DC voedingsuitgangen.

Zie waarschuwing onder deze tabel voor meer informatie.

20

BTE2 — Ingang temperatuurbewaking batterij 2.

21

BATT1 en BATT2 — Connectoren voor batterij 1 en 2.

22

BTE1 — Ingang temperatuurbewaking batterij 1.

23

PTC-zekeringen — Zekeringen nominale spanning 300mA. Beveiligen de uitgangen A1 en A2.

Voor meer informatie, zie Systeemherstel.

24

PTC-zekering — Zekering nominale spanning 5A. Beveiligt de AC-voedingsingangen (punt 3 in afbeelding hierboven.

Voor meer informatie, zie Systeemherstel.

25

Kickstartschakelaar PSU — Voor meer informatie, zie Systeemherstel.

Uitbreiding

26

NO/NC — Logische relaisuitgangen. De expander is voorzien van twee configureerbare NO/NC logische relaisuitgangen.

Voor meer informatie gaat u naar Bekabeling van ingangen.

27

I 1–8 — Ingangen. De expander heeft 8 geïntegreerde ingangen die kunnen worden geconfigureerd als zones voor inbraakalarm op het SPC-systeem.

Voor meer informatie gaat u naar Bekabeling van ingangen.

28

Hulpvoeding 12 V — Niet gebruiken.

De expander wordt gevoed via COMM1 op de SPCP355.300 Smart PSU.

29

X-BUS ingangsvermogen — Niet gebruiken.

De expander wordt gevoed via COMM1 op de SPCP355.300 Smart PSU.

30

X-BUS Interface — De communicatiebus verbindt expanders op het SPC-systeem.

31

Afsluitjumper — Deze jumper is altijd geplaatst, standaard.

Voor meer informatie gaat u naar Bekabeling van X-BUS-interface.

32

PSU 4-pins interface — Verbinding met COMM1 op de SPCP355.300 Smart PSU (punt 12 in afbeelding hierboven), voedings- en dataconnector, met een directe kabel.

33

Schakelaar sabotage voorzijde — Niet gebruikt. De sabotage voor/achter die wordt aangesloten op T1 en T2 van de SPCP355.300 Smart PSU is de enige sabotagebeveiliging die is vereist voor deze installatie.

34

JP1 — Overbrugging sabotage voor moet zijn geplaatst.

35

Zoemer — Wordt geactiveerd om expander te vinden. Zie Plaats vinden voor meer informatie.

36

JP6 — Overbrugging sabotage achter. Moet zijn geplaatst.

37

Schakelaars voor handmatige adressering — Voor handmatige instelling van de ID van de expander.

38

X-BUS Status LED — Geeft de status van de X-BUS aan als het systeem in de volledige engineermodus is, zoals hieronder wordt aangegeven:

  • Langzaam knipperen (om de 1,5 seconde) — Status van X-Bus-communicatie is OK.

  • Snel knipperen (om de 0,2 seconde) — Geeft een van de volgende zaken aan:

    – De laatste expander op de lijn voor lusconfiguraties.

    – Een communicatieprobleem tussen twee expanders. Als twee aangrenzende uitbreidingen snel knipperen, is er een probleem tussen die twee uitbreidingen.

39

LED — Wordt niet gebruikt.

40

PSU Status-LED.





WAARSCHUWING: De gecombineerde maximale bedrijfsstroom die kan worden geleverd door alle 12V DC uitgangen (OP 1–8) plus COMM1, mag 2,4A niet overschrijden. Elke individuele uitgang, en uitgang A2, mag 300mA niet overschrijden. Als het apparaat meer dan 300mA nodig heeft, wordt aanbevolen de uitgangen parallel te schakelen.

Extra expanders toevoegen

Als u extra expanders toevoegt aan de G5-behuizing, moet u de sabotageschakelaars voor en achter deactiveren door jumpers te plaatsen. In een G5-behuizing wordt sabotage voor en achter afgehandeld door de behuizing zelf en de SPCP355.300 Smart PSU.
