De behuizing monteren met sabotagebeveiliging.

Ga als volgt om de behuizing te monteren:

1. Markeer met behulp van het meegeleverde montagesjabloon de 4 boorpositie voor bevestiging van de behuizing aan de wand.

2. Boor gaten en draai geschikte schroeven (zie meegeleverd sjabloon) in de wand. Laat de schroeven 1,5 cm uit de wand steken.

3. De G5-behuizing is vooraf geconfigureerd voor alleen sabotage voor. Als u de behuizing wilt configureren voor sabotagebeveiliging voor en achter, moet u de borgschroef voor sabotage voor verwijderen (punt 1).

   De sabotagebeugel draait rechts van de oriëntatiesleuf (punt 6).

4. Monteer de G5-behuizing in de juiste positie aan de wand en draai de 4 montageschroeven vast. Zorg dat de behuizing vlak op de wand ligt.

5. Draai de sabotagebeugel helemaal links van de oriëntatiesleuf en draai de schroef voor sabotage achter (punt 5) vast tegen de wand. De sabotagebeugel moet loodrecht staan op de achterwand van de behuizing.



6. Installeer de klep op de behuizing om de aansluiting van de sabotageschakelaar te testen. Breng de klep ongeveer 1mm omhoog om de sabotageschakelaar te activeren.

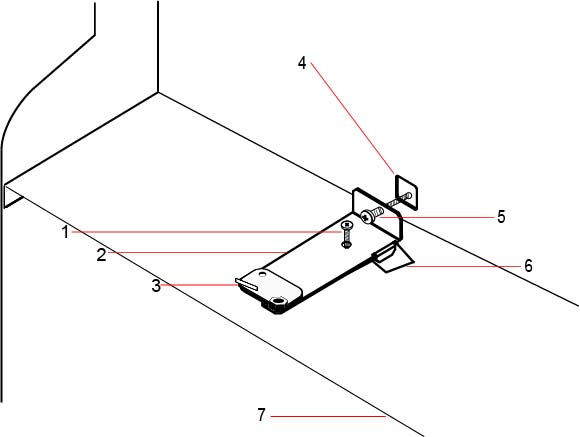

Nummer	Omschrijving	Nummer	Omschrijving
1	Borgschroef voor sabotage voor	5	Schroef sabotage achter
2	Sabotagebeugel	6	Oriëntatiesleuf
3	Sabotageschakelaar	7	Scheiding van batterijvak
4	Uitsparing sabotage achter

WAARSCHUWING: Als de schroef voor sabotage achter niet is vastgezet tegen de wand, is de sabotagebeveiliging niet actief. Als de behuizing van de wand wordt verwijderd of niet meer goed op zijn plaats zit, moet u testen of het contact voor sabotage achter goed werkt en het contact zo nodig opnieuw afstellen.
