Bekabeling van X-BUS-interface

De X-Bus-interface verbindt de expanders en keypads met de SPC-controller. Er zijn verschillende typologieën mogelijk voor de X-BUS. Welke wordt gekozen, is afhankelijk van de vereisten van de installatie.

In de volgende tabel worden de kabeltypen en aanbevolen afstanden aangegeven:

Maximale kabellengte = (aantal expanders en keypads in het systeem) x (maximumafstand voor ieder kabeltype)



Kabeltype	Afstand
CQR-standaardalarmkabel	200m
UTP cat-5 massieve kern	400m
Belden 9829	400m
IYSTY 2x2x0,6(min)	400m

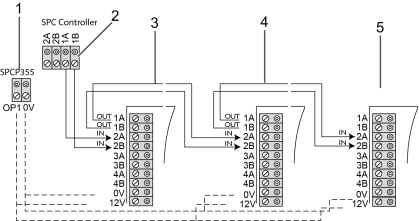

In het volgende diagram ziet u een voorbeeld van de bedrading van de X-BUS:

Nummer	Omschrijving
1	SPCP355.300 Smart PSU uitgangen
2	SPC-controller
3	Ingang-/uitgangexpander SPCP355.300
4	Volgende uitbreiding
5	Volgende uitbreiding
