Fuente de alimentación inteligente SPCP355.300

La fuente de alimentación inteligente SPCP355.300 es una fuente de alimentación combinada con un módulo de expansión de 8 entradas / 2 salidas dentro de una carcasa G5. La fuente de alimentación cuenta con el respaldo de baterías de 2x24Ah o de 2x27 Ah, y posee ocho salidas de potencia y dos salidas lógicas.

El módulo de expansión supervisa la fuente de alimentación controlando las sobreintensidades, los fallos en los fusibles, la tensión alterna, las comunicaciones y la potencia de salida de la batería. El módulo de expansión es alimentado por la fuente de alimentación y recibe los datos de esta a través de un cable conector. También actúa como interfaz con el controlador SPC a través del X-BUS SPX.

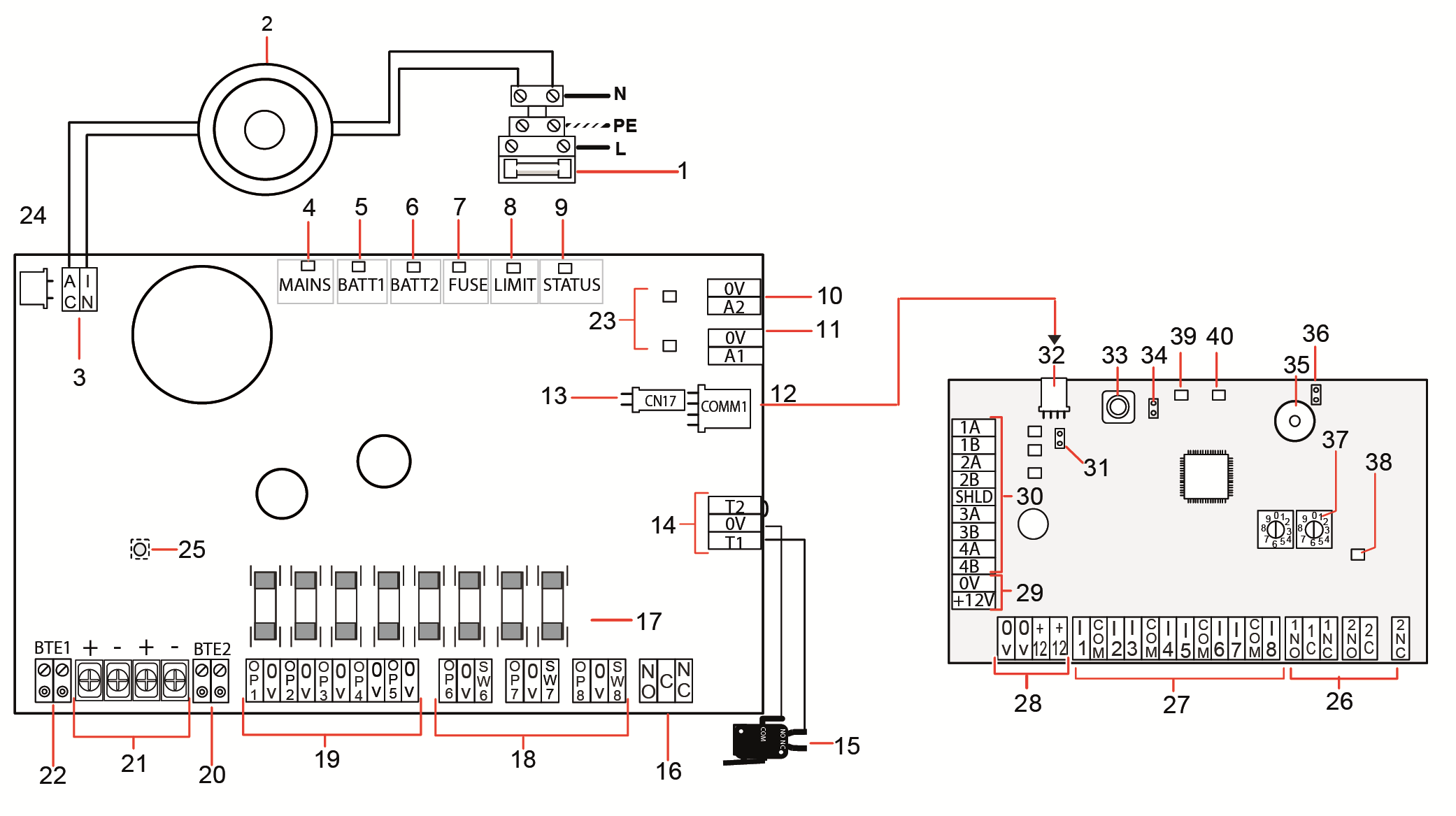

Número	Descripción
Fuente de alimentación inteligente SPCP355.300
1	Entrada de red C.A. y bloque de fusibles
2	Transformador de entrada
3	AC IN: Entrada de alimentación de CA
4	MAINS: LED de alimentación de red eléctrica
5	BATT1: LED de estado de carga de batería 1
6	BATT2: LED de estado de carga de batería 2
7	FUSE: LED de fallo de fusible
8	LIMIT: LED de límite de corriente
9	STATUS: LED de estado
10	A2: Salida de alimentación de 14,5 V. No respaldado por batería Protegido con fusible restablecible PTC, 300 mA (elemento 23 en imagen anterior)
11	A1: Se conecta con la entrada de alimentación (+/-) en el SPC5350/6350.
12	COMM1: Interfaz de 4 clavijas del módulo de expansión. Se conecta con el elemento 32, conexión de alimentación y datos, en la imagen anterior con un cable directo.
13	Referencia de reloj: se conecta con la referencia de reloj en el SPC5350/6350.
14	T1, T2: Entradas de interruptor de tamper. Conéctelas al interruptor de tamper frontal/trasero. Consulte Montaje de la carcasa con protección de tamper.
15	Interruptor de tamper frontal/trasero. Consulte Montaje de la carcasa con protección de tamper.
16	NA/NC: Salida de relé lógica configurable NA/NC. Consulte Cableado de las salidas para obtener más información.
17	Fusibles de cristal: fusibles T de 400mA para salidas 1-8.
18	OP 6–8 y SW 6–8: Salidas de alimentación (OP) y salidas lógicas (SW) combinadas. Salidas de alimentación estándar de 12 V CC combinadas con salidas lógicas configurables de drenaje abierto (4k7 RFL con/sin supervisión).
19	OP 1–5: Salidas de alimentación estándar de 12 V CC. Para más información, consulte la nota de advertencia debajo de esta tabla.
20	BTE2: Entrada de supervisión de temperatura de batería 2.
21	BATT1 y BATT2: Conectores de batería 1 y 2.
22	BTE1: Entrada de supervisión de temperatura de batería 1.
23	Fusibles PTC: Fusibles con amperaje de 300 mA. Para protección de las salidas A1 y A2. Para obtener más información, consulte Recuperación del sistema.
24	Fusible PTC: Fusible con un amperaje de 5 A. Protege la entrada de alimentación de C.A. (elemento 3 en la imagen anterior). Para obtener más información, consulte Recuperación del sistema.
25	Interruptor de arranque de fuente de alimentación: Para más información, consulte Recuperación del sistema.
Expansor
26	NA/NC: Salidas de relé lógicas. El módulo de expansión cuenta con dos salidas de relé lógicas configurables NA/NC. Para obtener más información, consulte Cableado de las entradas.
27	I 1–8: Entradas. El módulo de expansión cuenta con 8 entradas incorporadas que se pueden configurar como zonas de alarma de intrusión en el sistema SPC. Para obtener más información, consulte Cableado de las entradas.
28	Fuente de alimentación auxiliar de 12 V: No utilizar. El módulo de expansión recibe la alimentación a través de COMM1 en la fuente de alimentación inteligente SPCP355.300.
29	Potencia de entrada de X-BUS: No utilizar. El módulo de expansión recibe la alimentación a través de COMM1 en la fuente de alimentación inteligente SPCP355.300.
30	Interfaz X-BUS: El bus de comunicaciones conecta módulos de expansión en el sistema SPC.
31	Jumper de terminación: Este jumper siempre está colocado por defecto. Para obtener más información, consulte Cableado de la interfaz X-BUS.
32	Interfaz de 4 clavijas de fuente de alimentación: Se conecta con COMM1 en la fuente de alimentación inteligente SPCP355.300 (elemento 12 en la imagen anterior), conector de alimentación y datos, con un cable directo.
33	Interruptor de tamper frontal: No se utiliza. El tamper frontal/trasero conectado a las tomas T1 y T2 de la fuente de alimentación inteligente SPCP355.300 es el único tamper necesario para esta instalación.
34	JP1: Se debe instalar el bypass de tamper frontal.
35	Zumbador: Activado para localizar el módulo de expansión. Consulte Localizar para obtener más información.
36	JP6: Bypass de tamper trasero. Se debe instalar.
37	Interruptores de direccionamiento manual: Activan la configuración manual del ID del módulo de expansión.
38	LED de estado de X-BUS: Indica el estado del X-BUS cuando el sistema está en modo TÉCNICO COMPLETO, como se muestra a continuación: Parpadeo lento (cada 1,5 segundos): Estado de comunicaciones de X-BUS OK. Parpadeo rápido (cada 0,2 segundos): Indica una de las siguientes opciones: – Indica el último módulo de expansión en línea para configuraciones en punta. – Indica un problema de comunicación entre dos módulos de expansión. Si hay dos módulos de expansión parpadeando rápidamente, el problema está entre estos dos módulos de expansión.
39	LED: Sin utilizar.
40	LED de estado de F.A.

ADVERTENCIA: El consumo máximo de corriente de carga combinado de todas las salidas de 12 V CC (OP 1-8) más COMM1 no debe sobrepasar los 2,4 A. Cada salida individual, y la salida A2, no debe sobrepasar los 300 mA. Si la corriente del dispositivo requiere más de 300 mA, se recomienda disponer las salidas en paralelo.

Añadir módulos de expansión adicionales

Si se añaden módulos de expansión adicionales a la carcasa G5, debe asegurarse de que los tampers frontal y trasero estén desactivados instalando los jumpers apropiados. En una carcasa G5, la propia carcasa y la fuente de alimentación inteligente SPCP355.300 gestionan los tampers frontal y trasero.
