Montaje de la carcasa con protección de tamper

Para el montaje de la carcasa:

1. Con la plantilla de montaje incluida en el suministro, marque las cuatro posiciones de taladrado para fijar la carcasa a la pared.

2. Taladre los orificios e introduzca los tornillos adecuados (vea plantilla adjunta) en la pared. Deje que los tornillos sobresalgan 1,5 cm de la pared.

3. La carcasa G5 está preconfigurada para tamper frontal únicamente. Si desea configurar la carcasa para tamper frontal y trasero, retire el tornillo de fijación del tamper frontal (elemento 1).

   El soporte de tamper se desplaza al extremo derecho de la ranura de orientación (elemento 6).

4. Monte la carcasa G5 en la posición adecuada en la pared y apriete los cuatro tornillos de montaje. Asegúrese de que la carcasa quede a ras con la superficie de la pared.

5. Mueva el soporte de tamper hacia el extremo izquierdo de la ranura de orientación y apriete el tornillo de tamper trasero (elemento 5) a la pared. El soporte de tamper debe quedar perpendicular a la pared trasera de la carcasa.



6. Instale la tapa sobre la carcasa para comprobar la conexión del interruptor de tamper. Levante la tapa aproximadamente 1mm para activar el interruptor de tamper.

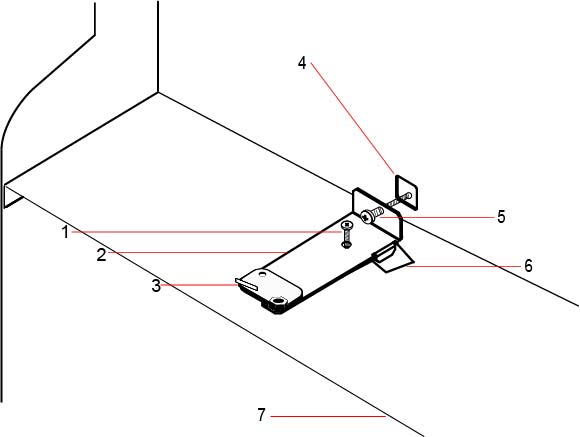

Número	Descripción	Número	Descripción
1	Tornillo de fijación de tamper frontal	5	Tornillo de tamper trasero
2	Soporte de tamper	6	Ranura de orientación
3	Interruptor de tamper	7	Estante de separación del compartimento de la batería
4	Abertura para el tamper trasero

ADVERTENCIA: Si el tornillo de tamper trasero no está bien fijado contra la pared, la protección de tamper puede verse afectada. Si se retira o se desplaza la carcasa de la pared, se debe volver a comprobar el correcto funcionamiento del contacto del tamper trasero, y reajustarse si es necesario.
