Transpondeurs

Sélectionnez Configuration > Hardware > X-Bus > Transpondeurs.

Pour l’appellation et l’identification :

Dans la configuration de boucle, chaque transpondeur est numéroté consécutivement à partir du premier (transpondeur connecté au 1A 1B du contrôleur) jusqu’au dernier (transpondeur connecté au 2A 2B du contrôleur).

Exemple pour SPC63xx : les transpondeurs, lorsqu’ils sont numérotés de 1 à 63, sont des zones affectées (par groupements de 8) dans des identités consécutives allant de 1 à 512 (le plus grand numéro en identification de zone est 512). Ainsi, tout transporteur identifié par un numéro supérieur à 63 n’est attribué à aucune zone.

Cliquez sur les paramètres identifiant l’un des transpondeurs pour afficher la page Configuration transpondeur.

Configurez les champs suivants :

Description	Pour application sur les témoins LED des périphériques.
Volume limite	Transpondeur audio seulement : volume du haut-parleur pour le transpondeur audio et les satellites (WAC 11). Ils sont tous câblés en parallèle. À noter que le haut-parleur sur WAC 11 dispose d’un potentiomètre pour régler finement le volume. Le haut-parleur peut être réglé entre 0 et 7, ou être éteint.
Canal auxiliaire	Transpondeur audio seulement : cette option doit être activée si les satellites (WAC11) sont connectés à ce transpondeur. Remarque : cette option, lorsqu’elle est activée, met en route les microphones du satellite. Les haut-parleurs du satellite sont toujours activés, quel que soit le réglage.
Fin de ligne	Sélectionnez la fin de ligne correcte (par défaut : DEOL 4K7). Ce paramétrage doit toujours correspondre au câblage réel de l’entrée sur le contrôleur ou le transpondeur. Pour plus d'informations, consultez la rubrique Câblage du système.
(Zone) Description	Fournissez une description pour la zone affectée.
(Zone) Type	Choisissez le type de zone. Pour plus d'informations, consultez la rubrique Attributs zone.
Secteur	Sélectionnez le secteur.
Attributs	Affectez les attributs selon vos souhaits. Pour plus d'informations, consultez la rubrique Types de zone.
Sorties / ALIM sorties (affiché SEULEMENT pour le SPCP355.300 Smart PSU)
Sortie	La sortie numérotée. La valeur entre parenthèses correspond à la sortie physique sur la carte du module d’alimentation.
Description	Entrez un libellé pour la ligne de sortie.
Changer type	Au besoin, modifiez le type de la sortie.
Attributs	Affecte des attributs à la sortie.
Test	Testez la sortie.
Sortie supervisée	Sélectionnez quelles sorties doivent être surveillées. Remarque : la résistance parallèle, la diode et la charge requise doivent être appliquées avant d’activer cette option. Le SPCP355.300 doit exécuter un calibrage avant que la surveillance ne commence. Pour plus d'informations, consultez la rubrique Sorties supervisées.
Batterie principale seulement	Cochez cette case si aucune batterie secondaire n’est connectée au module d’alimentation.

Après avoir ajouté ou effacé des transpondeurs, allez sur Configuration > Matériel > X-BUS > Plan de câblage et configuration.

Cliquez sur Reconfigurer pour appliquer les modifications.

Lorsque vous cliquez sur Reconfiguration, la totalité du X-BUS est reconfigurée. Si un transpondeur est déconnecté et qu’un bouton de reconfiguration est pressé, le transpondeur disparaît sans informer les utilisateurs.

Reconfiguration du X-BUS

Sélectionnez Configuration > Matériel > X-BUS > Plan de câblage et configuration.
Cliquer sur Reconfigurer.

La page Plan de câblage X-BUS – Avertissement(s) s’affiche.
Cliquez sur Reconfiguration.

Le X-BUS est reconfiguré.

Si un transpondeur est déconnecté et qu’un bouton de reconfiguration est pressé, le transpondeur disparaît sans informer les utilisateurs.

Voir également

Configuration d’un transpondeur d’indication

Il y a deux modes de configuration possibles pour le transpondeur d’indication :

Mode lié
Mode flexible

Sélectionnez Configuration > Hardware > X-Bus > Transpondeurs.
Cliquez sur l’un des paramètres d’identification de l’indicateur.

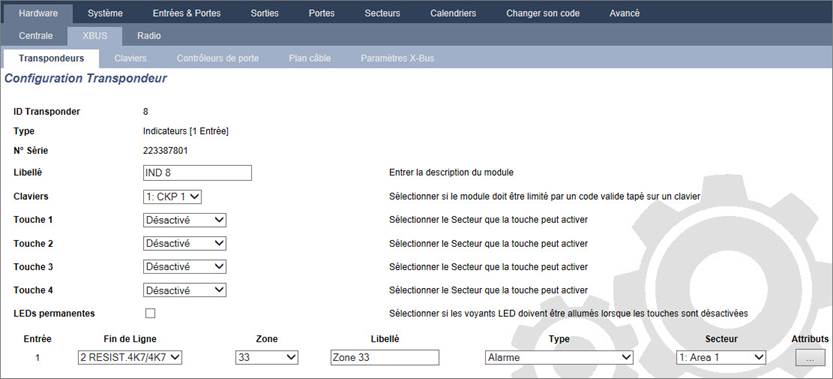

La page suivante s’affiche pour la configuration Mode lié.

Mode lié

Entrez une description.
Sélectionnez si le module indicateur doit être limité par un code valide tapé sur un clavier.
Sélectionnez les secteurs qui doivent être contrôlés par les quatre touches de fonction.
Configurez l’entrée.

Mode flexible

Cliquez sur le bouton Mode flexible.

Configurez les champs comme indiqué dans le tableau ci-dessous.

Touches de fonction
Secteur	Sélectionnez le secteur qui doit être contrôlé par la touche de fonction.
Fonction	Sélectionnez la fonction qui doit être exécutée par cette touche dans ce secteur.
Secteur	Sélectionnez un secteur si le module indicateur est situé dans une zone protégée.
Indications visuelles
Indicateur	Il y a 8 voyants/LED sur la droite et 8 voyants/LED sur la gauche.
Fonction	Fonction indiquée par cette LED.
Fonction Marche	Sélectionnez la couleur et l’état de chaque témoin lumineux quand la fonction sélectionnée est active.
Fonction Arrêt	Sélectionnez la couleur et l’état de chaque témoin lumineux quand la fonction sélectionnée est inactive.
Changer fonction	Cliquez sur ce bouton pour changer la fonction de ce voyant. La fonction peut être activée ou utilisée pour un système, un secteur, une zone ou un boîtier à clé.
Indications sonores
Alarmes	Sélectionnez si les alarmes doivent être audibles.
Entrée/sortie	Sélectionnez si l’entrée et la sortie doivent être audibles.
Appui sur la touche	Choisissez si l’appui sur une touche doit être audible.
Désactivation
Calendrier	Sélectionnez cette option si l’accès au transporteur d’indication doit être limité en fonction du calendrier.
Interaction logique	Sélectionnez si le module indicateur doit être limité par une interaction logique.
Boîtier à clé	Sélectionnez si le module indicateur doit être limité par un boîtier à clé.
Clavier	Sélectionnez si le module indicateur doit être limité par un code valide tapé sur un clavier. (Voir avertissement ci-dessus.)
Lecteur de badge	Sélectionnez si le module indicateur doit être activé jusqu’à ce qu’un badge/tag valide soit présenté sur le lecteur intégré.

Configurez l’entrée.

AVERTISSEMENT : votre système n’est pas conforme aux normes EN si vous permettez à une touche de fonction d’activer le système sans qu’un code PIN valable soit nécessaire.

Configuration d’un transpondeur de boîtier à clé

Sélectionnez Paramètres > X-Bus > Transpondeurs.
Cliquez sur l’un des paramètres d’identification du boîtier à clé.

Configurez les champs comme indiqué dans les tableaux ci-dessous.

Description	Saisissez une description du transpondeur du boîtier à clé.
Options Touche
Mémoire	Sélectionnez si la position de la clé doit être verrouillée.
Tempo verrouillage	Entrez la durée du verrouillage en secondes (0 – 9 999, 0 indique que le verrou reste opérationnel jusqu’à ce que la clé soit tournée).
Secteurs
Emplacement	Sélectionnez le secteur ou est placé le boîtier à clé.
Indications visuelles
Voyant/LED	Il y a 1 voyant/LED sur la droite et 1 voyant/LED sur la gauche.
Fonction	Fonction pour ce voyant/LED.
Fonction Marche	Sélectionnez la couleur et l’état de chaque témoin lumineux quand la fonction sélectionnée est active.
Fonction Arrêt	Sélectionnez la couleur et l’état de chaque témoin lumineux quand la fonction sélectionnée est inactive.
Changer fonction	Cliquez sur ce bouton pour changer la fonction de ce voyant. La fonction peut être activée ou utilisée pour un système, un secteur, une zone ou un boîtier à clé.
Désactivation
Calendrier	Sélectionnez si le module du boîtier à clé doit être limité par un calendrier.
Interaction logique	Sélectionnez si le module du boîtier à clé doit être limité par une interaction logique.
Sortie
Sortie x	Configurez et saisissez un texte pour les sorties du boîtier à clé. Consultez Éditer une sortie pour plus d’informations.
Fonctions du boîtier à clé
Positions au centre, à droite et à gauche	Sélectionnez la Fonction que cette position de boîtier à clé va exécuter et le Secteur concerné. Les fonctions du boîtier à clé sont : Aucun Mise hors surveillance MES Partielle A MES Partielle B MES totale Bascule MHS / MES Bascule MHS / MES Partielle A Bascule MHS / MES Partielle B All Okay Autorisation avant MES/MHS Shunt

AVERTISSEMENT : votre système n’est pas conforme aux normes EN si vous permettez à une fonction du boîtier à clé d’activer le système sans qu’un code PIN valable soit nécessaire.
