Configuración en estrella y multipunto
|
AVISO: Consulte Ejemplos de cableado correcto, Ejemplos de cableado incorrecto y Apantallado antes de comenzar la instalación. |
Los métodos de cableado en estrella y multipunto permiten la utilización de los cableados existentes con cables de cuatro núcleos en edificios pequeños (generalmente, casas) con un entorno de ruido eléctrico bajo. Estos métodos de cableado están limitados a las especificaciones que se muestran a continuación:
|
SPC42xx/SPC43xx |
SPC52xx/SPC53xx/SPC63xx |
|
|---|---|---|
|
Máx. módulos de expansión/teclados |
8 |
16 (8 por puerto X-BUS) |
|
Longitud total del cable |
200 m |
200 m |
|
AVISO: El rendimiento en el cableado con configuración en estrella o multipunto es limitado debido a que las condiciones de la especificación de bus RS-485 no son las óptimas (calidad de la señal reducida debido a múltiples receptores/transmisores en paralelo con resistencias de terminación no equilibradas). |
Configuración en estrella
|
AVISO: Todos los módulos de expansión/teclados por defecto tienen un jumper de terminación. En la configuración en estrella, se deben retirar estos jumper. |
Una configuración en estrella se establece cuando varios módulos de expansión se vuelven a conectar al mismo puerto X-BUS en el controlador SPC. Según el tipo de controlador, es posible que haya 2 puertos (1A/1B, 2A/2B). Sin embargo, se utiliza un solo puerto (1A/1B) para cada teclado o módulo de expansión.
En caso de discontinuidad de un X-BUS, el sencillo se desconectará, pero todos los demás módulos de expansión y detectores se seguirán supervisando. Si se produce un corto en el cable, se deshabilitarán todos los módulos de expansión.

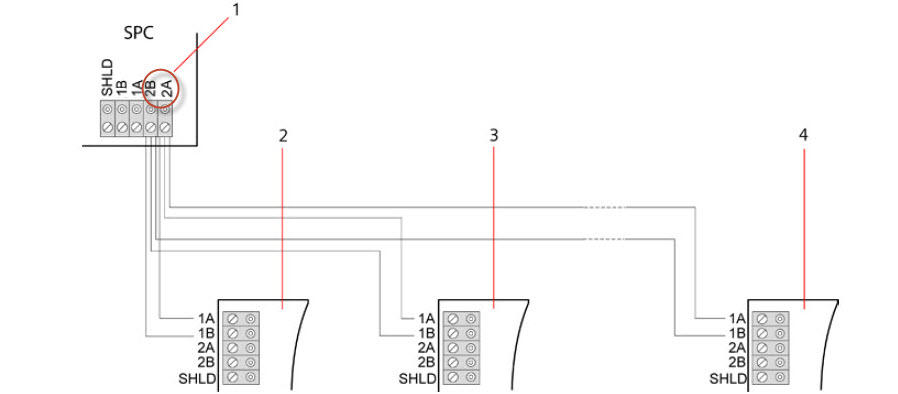

Configuración en estrella
Configuración en estrella 2
|
Número |
Descripción |
|---|---|
|
1 |
Controlador SPC |
|
2-4 |
Módulos de expansión |
Configuración multipunto
|
AVISO: Todos los módulos de expansión/teclados por defecto tienen un jumper de terminación. En la configuración multipunto, se deben retirar estos jumper con la excepción del último teclado o módulo de expansión. |
La configuración multipunto varía en que cada módulo de expansión utiliza el mismo canal de comunicación al cablearse en el siguiente módulo de expansión, y todos los módulos de expansión utilizan el mismo canal de entrada. Consulte la información de configuración multipunto en la segunda imagen.
En caso de discontinuidad de un X-BUS, todos los módulos de expansión y detectores hasta el punto del fallo continúan siendo supervisados. Si se produce un corto en el cable, se deshabilitarán todos los módulos de expansión.

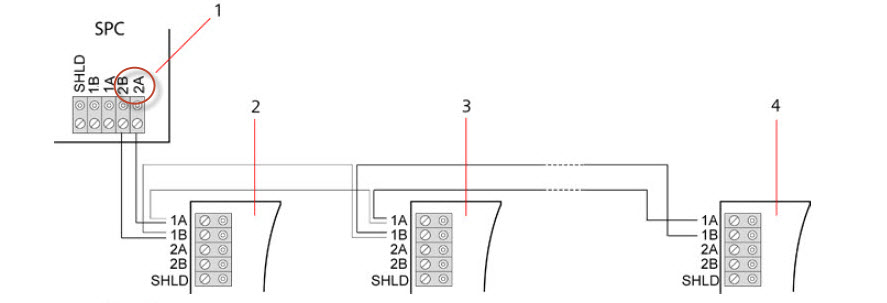

Configuración multipunto
Configuración multipunto 2
|
Número |
Descripción |
|---|---|
|
1 |
Controlador SPC |
|
2-4 |
Módulos de expansión |
