Configuración en lazo
|
AVISO: |
El SPC42xx/43xx no admite configuración en lazo (solo 1 puerto X-BUS).
|
AVISO: Todos los módulos de expansión/teclados por defecto tienen un jumper de terminación. La configuración en lazo requiere el uso de estos jumpers. |

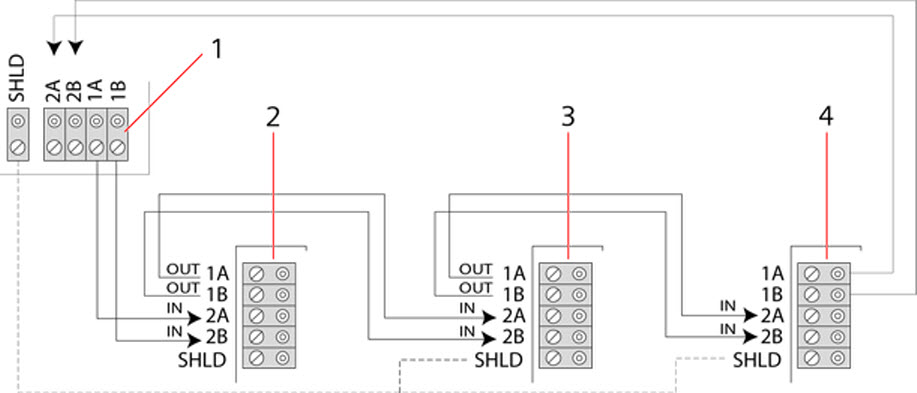

El método de cableado en lazo (o anillo) ofrece la máxima seguridad al proporcionar comunicaciones con tolerancia a fallos en el X-BUS. Todos los teclados y módulos de expansión son supervisados y, en caso de fallo o discontinuidad del X-BUS, el sistema continúa funcionando y todos los detectores se controlan. Eso se logra al conectar 1A, 1B en el controlador a 2A, 2B en el primer teclado o módulo de expansión. El cableado continúa con la conexión de 1A, 1B a 2A, 2B en el siguiente módulo de expansión, etc. hasta el último teclado o módulo de expansión. La última conexión es 1A, 1B del último módulo de expansión a 2A, 2B del controlador. Consulte la información de configuración de cableado en la figura a continuación.
|
Número |
Descripción |
|---|---|
|
1 |
Controlador |
|
2-4 |
Módulos de expansión |
