Información sobre el teclado LCD

El teclado LCD es una interfaz de usuario montada en la pared que permite:

A los técnicos programar el sistema a través de los menús de programación del técnico (protegidos con clave) y armar/desarmar el sistema; un usuario puede controlar el sistema a diario.
A los usuarios acceder a los menús de programación para usuarios (protegidos con clave) y ejecutar procesos operacionales (armado/desarmado) en el sistema. (Consulte Manual de usuario SPCK420/421 para obtener más información sobre la programación de usuarios).

La unidad del teclado LCD incluye un interruptor de tamper frontal integral y una pantalla de 2 líneas de 16 caracteres. También incluye una tecla de navegación sencilla para ayudar a localizar las opciones de programación requeridas, y dos teclas programables (izquierda y derecha) para seleccionar el menú o la configuración del programa requeridos. Tres indicadores LED en el teclado indican el estado de la alimentación de CA, de las alertas del sistema y de las comunicaciones.

El teclado LCD puede incorporar de fábrica un lector de dispositivos de proximidad Portable ACE (PACE) (consulte Información general de tipos de teclados).

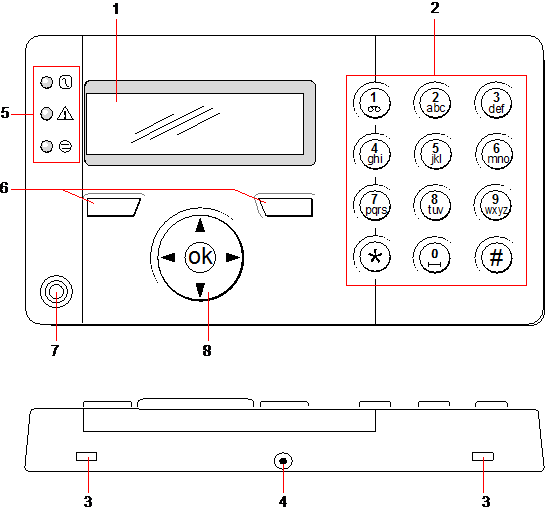

Teclado LCD

Número	Nombre	Descripción
1	Pantalla LCD	La pantalla del teclado (2 líneas de 16 caracteres) muestra todos los mensajes de incidencias y de advertencia, además de proporcionar una interfaz visual para la programación del sistema (sólo programación de técnico). De la pantalla se puede ajustar el contraste y las condiciones en las que se produce la retroiluminación.
2	Teclas alfanuméricas	El teclado alfanumérico permite la entrada tanto de datos numéricos como de texto durante la programación. Los caracteres alfabéticos se seleccionan pulsando la cantidad de veces adecuada las teclas correspondientes. Para alternar entre mayúsculas y minúsculas, pulse la tecla de almohadilla (#). Para introducir un carácter numérico, mantenga pulsada la tecla correspondiente durante 2 segundos.
3	Pestañas accesibles por palanca	Las pestañas accesibles por palanca proporcionan acceso a las pinzas de montaje posteriores del teclado. Los usuarios pueden abrir estas pinzas desde la parte frontal insertando un destornillador de 5 mm en las ranuras y empujando suavemente.
4	Tornillo de fijación de montaje posterior	Este tornillo fija los soportes frontal y posterior del teclado. Para abrir el teclado es necesario extraer este tornillo.
5	LED indicadores de estado	Los LED indicadores de estado proporcionan información acerca del estado actual del sistema, como se describe en la siguiente tabla.
6	Teclas de función programables	Las teclas de función programables izquierda y derecha son teclas sensibles al contexto que permiten desplazarse por los menús y la programación.
7	Área del receptor de dispositivo en proximidad	Si el teclado incluye un receptor de dispositivos de proximidad (consulte Información general de tipos de teclados), los usuarios deberán presentar el mando Portable ACE a una distancia de un 1 cm sobre esta área para ARMAR/DESARMAR el sistema.
8	Tecla multifunción de navegación	La tecla multifunción de navegación, en combinación con la pantalla del teclado, proporciona una interfaz para programar el sistema.

Indicador led		Estado
Toma de CA general (Verde)		Indica la existencia de tensión de red o de un fallo en la red. PARPADEANDO: Fallo detectado en la red de CA. FIJO: Red de CA correcta.
Alerta del sistema (Amarillo)		Indica una alerta del sistema PARPADEANDO: Alerta del sistema detectada; la pantalla muestra la ubicación y la naturaleza de la alerta. Si el sistema se encuentra ARMADO, NO se muestra ningún indicador de alerta del sistema. APAGADO: No se han detectado alertas. Si se asigna un teclado a más de una zona, el LED no indica una condición de alerta si alguna de estas particiones está ARMADA.
Estado X Bus (Rojo)		Indica el estado de las comunicaciones de X-BUS durante la programación en modo TÉCNICO COMPLETO. Parpadea regularmente: (una vez cada 1,5 segundos aprox.) indica que el estado de las comunicaciones es correcto. Parpadea rápidamente: (una vez cada 0,25 segundos aprox.) indica que el teclado es el último módulo de expansión del X-BUS. Si se va a instalar el teclado por primera vez y se ha suministrado alimentación al mismo antes de conectarlo a la interfaz X-BUS del controlador, el LED permanece en estado ENCENDIDO.

Indicador led

Estado

Toma de CA general

(Verde)

Indica la existencia de tensión de red o de un fallo en la red.

PARPADEANDO: Fallo detectado en la red de CA.

FIJO: Red de CA correcta.

Alerta del sistema

(Amarillo)

Indica una alerta del sistema

PARPADEANDO: Alerta del sistema detectada; la pantalla muestra la ubicación y la naturaleza de la alerta. Si el sistema se encuentra ARMADO, NO se muestra ningún indicador de alerta del sistema.

APAGADO: No se han detectado alertas. Si se asigna un teclado a más de una zona, el LED no indica una condición de alerta si alguna de estas particiones está ARMADA.

Estado X Bus

(Rojo)

Indica el estado de las comunicaciones de X-BUS durante la programación en modo TÉCNICO COMPLETO.

Parpadea regularmente: (una vez cada 1,5 segundos aprox.) indica que el estado de las comunicaciones es correcto.

Parpadea rápidamente: (una vez cada 0,25 segundos aprox.) indica que el teclado es el último módulo de expansión del X-BUS.

Si se va a instalar el teclado por primera vez y se ha suministrado alimentación al mismo antes de conectarlo a la interfaz X-BUS del controlador, el LED permanece en estado ENCENDIDO.
