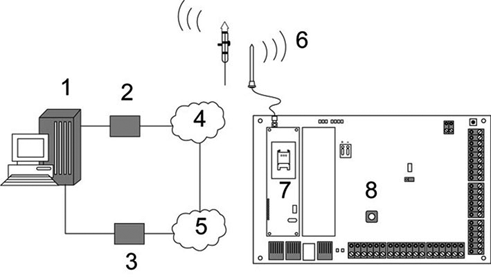

Conexión GSM

Conexión GSM

1

PC remoto con navegador

2

Módem GSM

3

Módem RTB

4

Red GSM

5

Red RTB

6

Antena exterior

7

Módem GSM

8

Controlador SPC

Puede acceder al servidor web del controlador mediante una conexión remota a través de la red GSM. Debe instalarse un módulo GSM (con tarjeta SIM) en el controlador como se muestra anteriormente para ofrecer acceso remoto al SPC. Se debe activar la opción de datos de la tarjeta SIM y se debe utilizar el número de datos.

En el lado remoto de la conexión, el usuario debe contar con un módem GSM o RTB instalado en un PC con navegador. Si el módem RTB está instalado, entonces debe estar conectado a una línea RTB funcional.

Para conectar de forma remota el controlador:

  1. Instale un módem GSM en el controlar (consulte las instrucciones de instalación correspondientes).

  2. Acceda a la programación en modo técnico completo desde el teclado y configure el módem (principal o de respaldo) para responder a una llamada entrante.

  3. En el teclado, desplácese hasta el siguiente menú: TÉCNICO COMPLETO > COMUNICACIÓN > MÓDEMS, y seleccione los ajustes a continuación:

    HABILIT. MÓDEM

    Configurar en MÓDEM HABILITADO.

    TIPO

    Se muestra el tipo de módem (GSM).

    CÓDIGO DE PAÍS

    Seleccione el código de país que corresponda.

    MODO RESPUESTA

    Seleccione una opción para contestar llamadas entrantes o nunca contestar llamadas entrantes.

En Windows XP:

  1. Abra el Asistente para nueva conexión navegando hasta Panel de control > Conexiones de red > Crear nueva conexión (en la ventana Tareas de red).

  2. En la ventana Tipo de conexión de red, seleccione Conectarse a Internet.

  3. En la ventana Preparando , seleccione Configurar mi conexión manualmente.

  4. En la ventana Conexión a Internet, seleccione Conectar utilizando módem de acceso telefónico.

  5. En la ventana Nombre de la conexión introduzca el nombre de la conexión, por ejemplo: conexión remota SPC.

  6. En la ventana Número de teléfono para discar, introduzca el número de teléfono de la línea GSM conectada al módem GSM.

  7. En la ventana Disponibilidad de la conexión, elija si esta conexión estará disponible para todos los usuarios.

  8. En la ventana Información de cuenta de Internet, introduzca los siguientes datos:

    - Nombre de usuario SPC

    - Clave: password

    - Confirmar clave: password

    Se mostrará la página Completando el Asistente para nueva conexión.

  9. Haga clic en el botón Finalizar para salvar la conexión de acceso telefónico en el PC.

Para activar esta conexión de acceso telefónico:

  • Haga clic en el icono ubicado en la página Panel de control > Conexiones de red.

    El PC realizará una llamada de datos a la línea GSM conectada al módulo GSM del SPC.

    El módulo GSM del SPC responde a la llamada de datos entrante después del número de tonos designado y establece un vínculo IP con el ordenador remoto.

    El sistema SPC asigna automáticamente una dirección IP al PC remoto.



Para algunos sistemas operativos Windows, aparecerá un cuadro de diálogo sobre la certificación de Windows. Vanderbilt considera que es aceptable para continuar. Si tiene más dudas, póngase en contacto con el administrador de la red o con un técnico de Vanderbilt.

Para obtener esta dirección IP:

  1. Haga clic con el botón derecho sobre el icono de acceso telefónico.

  2. Haga clic en la pestaña Detalles.

    Se mostrará la dirección IP como la dirección IP del servidor.

  3. Introduzca esta dirección IP en la barra de direcciones del navegador y haga clic.

  4. Cuando se muestre el icono de conexión de acceso telefónico en la barra de tareas del PC, abra el navegador e introduzca la dirección IP del SPC.

    Se muestra la página Inicio de sesión del navegador.



Para configurar una conexión de acceso telefónico en otro sistema operativo, consulte el menú de ayuda de ese sistema operativo.
