Verkabelung der X-BUS-Schnittstelle

Die X-BUS-Schnittstelle verbindet Erweiterungsmodule und Bedienteile mit der SPC-Zentrale. Der X-BUS kann je nach Anforderungen an die Anlage auf unterschiedliche Weise verdrahtet werden.

In der nachstehenden Tabelle sind die empfohlenen Kabeltypen und -längen aufgeführt:

Maximale Kabellänge = (Anzahl der Erweiterungsmodule und Bedienteile im System) × (maximale Entfernung für den jeweiligen Kabeltyp).



Kabeltyp	Länge
CQR-Standardalarmkabel	200m
UTP cat5-Massivdrahtleiter	400m
Belden 9829	400m
IYSTY 2 × 2 ×0,6 (min)	400m

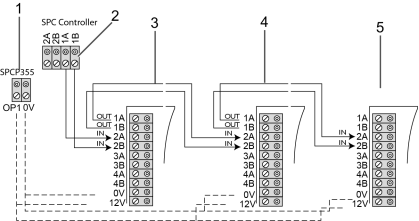

Das folgende Diagramm zeigt ein Beispiel für die Verkabelung des X-BUS:

Nummer	Beschreibung
1	Ausgänge des SPCP355.300 Smart-Netzteils
2	SPC-Zentrale
3	Eingang/Ausgang-Erweiterung für SPCP355.300
4	Nächste Erweiterung
5	Nächste Erweiterung
