Verkabelung einer externen SAB-Sirene

Beim Anschluss einer Außensirene an die SPC-Zentrale-Platine wird der Relaisausgang mit dem Blitzleuchteneingang mit Bell Hold Off (BHO) und Tamper Return (TR) und den jeweiligen Eingängen an der Außensirenenschnittstelle verbunden.

Auf der Zentrale-Platine ist zwischen den BHO- und TR-Anschlussklemmen ein Widerstand (2K2) vorinstalliert. Beim Verdrahten einer Außensirene wird dieser Widerstand in Serie von der TR-Anschlussklemme an der Zentrale zur TR-Anschlussklemme an der Außensirenenschnittstelle angeschlossen.

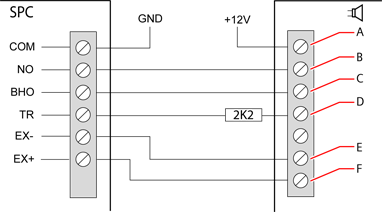

Verdrahtung einer Außensirene

Etikett	Beschreibung
A	Blitzleuchte +
B	Blitzleuchte –
C	Halten aus
D	Sabotagealarm zurück
E	Sirene –
F	Sirene +
