Stern- und Multidrop-Konfiguration
|
HINWEIS: Siehe Beispiele für einen korrekten Anschluss, Beispiele für einen falschen Anschluss und Abschirmung, ehe Sie mit der Installation beginnen. |
Die Stern- und Multidrop-Verkabelungsmethoden ermöglichen die Übernahme von vorhandenen Verkabelungen mit vieradrigen Kabeln in kleinen Gebäuden (typischerweise Heimbereiche) mit geringem elektrischen Rauschen. Diese Verkabelungsmethoden sind auf die folgenden Spezifikationen beschränkt:
|
SPC42xx/SPC43xx |
SPC52xx/SPC53xx/SPC63xx |
|
|---|---|---|
|
Max. Erweiterungen/Bedienteile |
8 |
16 (8 pro X-BUS-Anschluss) |
|
Gesamtkabellänge |
200 m |
200 m |
|
HINWEIS: Die Leistung in der Stern- oder Multidrop-Anschlusskonfiguration ist aufgrund von suboptimalen Bedingungen der RS-485-Busspezifikation begrenzt (reduzierte Signalqualität aufgrund von mehreren parallel geschalteten Sendern/Empfängern mit unausgeglichenen Abschlusswiderständen). |
Sternkonfiguration
|
HINWEIS: Alle Erweiterungen/Bedienteile werden standardmäßig mit einem Abschluss-Jumper angebracht. In der Sternkonfiguration ist es absolut erforderlich, diese Jumper zu entfernen. |
Eine Sternkonfiguration wird hergestellt, indem mehrere Erweiterungsmodule mit einer Rückleitung zum gleichen X-BUS-Anschluss auf der SPC-Zentrale versehen werden. Je nach Zentralentyp können 2 Anschlüsse (1A/1B, 2A/2B) vorhanden sein. Jedoch darf nur ein Anschluss (1A/1B) pro Bedienteil oder Erweiterungsmodul verwendet werden.
Im Falle eines X-BUS-Bruchs wird dieser einzelne abgetrennt, und alle anderen Erweiterungsmodule und Melder werden weiterhin überwacht. Ein Kurzschluss im Kabel führt zur Deaktivierung aller Erweiterungsmodule.
Sternkonfiguration

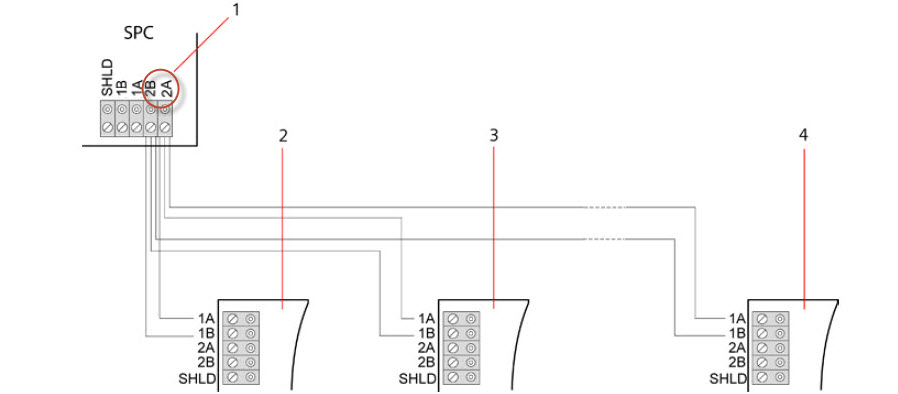

Sternkonfiguration 2
|
Nummer |
Beschreibung |
|---|---|
|
1 |
SPC-Zentrale |
|
2-4 |
Erweiterungen |
Multidrop-Konfiguration
|
HINWEIS: Alle Erweiterungen/Bedienteile werden standardmäßig mit einem Abschluss-Jumper angebracht. In der Multidrop-Konfiguration ist es absolut erforderlich, diese Jumper zu entfernen. |
Die Multidrop-Konfiguration unterscheidet sich dadurch, dass jedes Erweiterungsmodul bei der Verdrahtung zum nächsten Erweiterungsmodul den gleichen Übertragungskanal verwendet, wobei alle Erweiterungsmodule den gleichen Eingangskanal verwenden. Siehe die Multidrop-Konfiguration in der zweiten Abbildung.
Im Falle eines X-BUS-Bruchs werden alle Erweiterungsmodule und Melder bis zum Fehlerpunkt weiterhin überwacht. Ein Kurzschluss im Kabel führt zur Deaktivierung aller Erweiterungsmodule.
Multidrop-Konfiguration

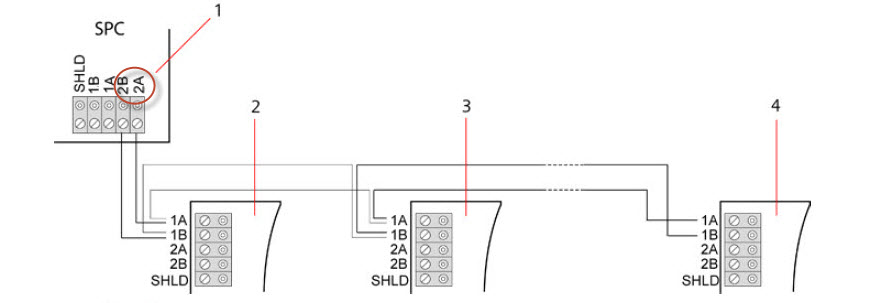

Multidrop-Konfiguration 2
|
Nummer |
Beschreibung |
|---|---|
|
1 |
SPC-Zentrale |
|
2-4 |
Erweiterungen |
