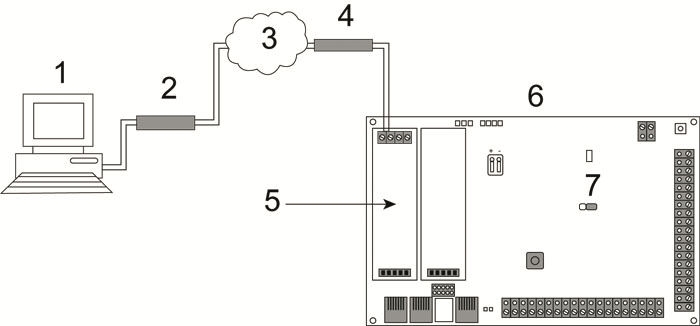

PSTN-Verbindung

PSTN-Verbindung

1

Remote-PC mit Browser

2

PSTN-Modem

3

PSTN-Netzwerk

4

Telefonleitung

5

PSTN-Modem

6

SPC-Zentrale

7

JP9

Auf den Webserver auf der Zentrale kann per Fernzugriff über eine PSTN-Telefonverbindung zugegriffen werden. Für den Fernzugriff auf die Zentrale müssen ein PSTN-Modul und eine PSTN-Leitung wie vorstehend dargestellt an die Zentrale angeschlossen sein.

Auf der entfernten Seite der Verbindung benötigt der Benutzer ein PSTN-Modem auf einem PC mit Zugang zu einer PSTN-Leitung.

Herstellen der Fernzugriffsverbindung zur Zentrale:

  1. Installieren Sie ein PSTN-Modem auf der Zentrale (siehe die entsprechende Installationsanleitung).

  2. Schließen Sie die Telefonleitung an die Schraubklemmen A und B am Anschluss auf der Oberseite des Modems an.

  3. Rufen Sie die Techniker-Programmierung am Bedienteil auf und konfigurieren Sie das Modem (primär oder Backup) so, dass es eingehende Anrufe annimmt.

  4. Blättern Sie am Bedienteil zu Konfigurationsmodus > Komm. > Modems.

  5. Wählen Sie die folgenden Einstellungen:

    - Modem aktiv: Auf Modem aktiv einstellen

    - Typ: Zeigt den Modemtyp an (PSTN)

    - Ländervorwahl: Wählen Sie die betreffende Ländervorwahl aus (Irland, UK, Europa)

    - Anrufannahme: Wählen Sie die Option „Klingelanzahl“; hier wird dem Modem die Zahl der Ruftöne vorgegeben, die es abwartet, bis es einen eingehenden Anruf annimmt

    - Modemrufzeichen: Wählen Sie die Anzahl von Ruftönen, die möglich sind, bevor ein eingehender Ruf angenommen wird (max. 8 Ruftöne)

  6. Richten Sie eine Wählverbindung auf dem Remote-PC ein. Verwenden Sie hierbei die Telefonnummer des Anschlusses, mit dem das PSTN-Modul an der Zentrale verbunden ist. Im Folgenden finden Sie eine Anleitung zum Einrichten einer Wählverbindung unter Windows XP.

Unter Windows XP:

  1. Rufen Sie den Assistenten zum Einrichten einer neuen Verbindung auf. Wählen Sie hierzu den Pfad Systemsteuerung > Netzwerkverbindungen > Neue Verbindung erstellen (im Fenster Netzwerkaufgaben).

  2. Wählen Sie auf der Seite Netzwerkverbindungstyp die Option Mit dem Internet verbinden.

  3. Wählen Sie auf der Seite Vorbereitung die Option Verbindung manuell einrichten.

  4. Wählen Sie auf der Seite Internetverbindung die Option Über Wählmodem verbinden.

  5. Geben Sie auf der Seite Verbindungsname einen Namen für die Verbindung ein, z. B. „SPC-Fernverbindung“.

  6. Geben Sie auf der Seite Zu wählende Rufnummer die Rufnummer des Anschlusses an, der mit dem Modem verbunden ist.

  7. Legen Sie auf der Seite Verfügbarkeit der Verbindung fest, ob die eingerichtete Verbindung allen Benutzer zur Verfügung stehen soll.

  8. Geben Sie auf der Seite Internetkontoinformationen die folgenden Angaben ein:

    - Benutzername: SPC

    - Passwort: password (Standard)

    - Passwort bestätigen: password

    Die Seite Fertigstellen des Assistenten wird angezeigt.

  9. Klicken Sie auf Fertig stellen, um die Wählverbindung auf dem PC zu speichern.



Das werkseitig eingestellte Standardpasswort sollte geändert und notiert werden, da Vanderbilt das neue Password nicht abrufen kann. Bei Verlust des Passworts muss das System auf Werkseinstellungen zurückgesetzt werden, wobei alle Konfigurationsparameter und Einstellungen verloren gehen. Die Konfigurationen und Einstellungen können jedoch über eine Sicherungskopie (Backup) wiederhergestellt werden.

So aktivieren Sie diese Wählverbindung:

  • Klicken Sie auf das Verbindungssymbol auf der Seite Systemsteuerung > Netzwerkverbindungen.

    Der PC führt dann einen Datenanruf an die PSTN-Leitung durch, die an das SPC PSTN-Modul angeschlossen ist.

    Das SPC PSTN-Modul nimmt den eingehenden Datenanruf nach der eingestellten Anzahl von Ruftönen an und stellt eine IP-Verbindung zum Remote-Computer her.

    Das SPC-System weist dem Remote-Computer automatisch eine IP-Adresse zu.



Bei einigen Windows-Betriebssystemen wird ein Dialogfeld mit Hinweisen zur Windows-Zertifizierung angezeigt. Vanderbilt hält es für zulässig, mit dem Installationsprozess fortzufahren. Setzen Sie sich für weitere Nachfragen bitte mit Ihrem Netzwerkadministrator oder einem Vanderbilt-Techniker in Verbindung.

Diese IP-Adresse aufrufen:

  1. Klicken Sie mit der rechten Maustaste auf das Verbindungssymbol.

  2. Klicken Sie auf die Registerkarte Details.

    Die IP-Adresse wird als Server-IP-Adresse angezeigt.

  3. Geben Sie diese IP-Adresse in die Adressleiste des Browsers ein und drücken Sie die Eingabetaste.

  4. Wenn das Verbindungssymbol in der Taskleiste des PC-Bildschirms angezeigt wird, rufen Sie den Browser auf und geben Sie die IP-Adresse von SPC ein.

    Im Browser wird die Anmeldeseite angezeigt.



Zum Einrichten einer Wählverbindung auf einem anderen Betriebssystem finden Sie die entsprechenden Anleitungen in der Hilfe des jeweiligen Betriebssystems.
