Koppling av X-BUS-gränssnittet

X-BUS-gränssnittet ansluter expansionsenheter och manöverpaneler till SPC-centralapparaten. Kopplingen av X-BUS kan göras på många olika sätt beroende på installationskraven.

I följande tabell visas de kabeltyper och avstånd som rekommenderas:

Maximal längd för kabel = (antal expansionsenheter och manöverpaneler i systemet) x (max kabelavstånd för varje kabeltyp)



Kabeltyp	Avstånd
CQR standard larmkabel	200m
UTP Cat-5 solid ledare	400m
Belden 9829	400m
IYSTY 2x2x0.6(min)	400m

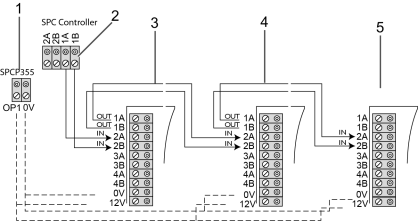

Följande diagram visar ett exempel på koppling av X-BUS:

Antal	Beteckning
1	SPCP355.300 Smart PSU-utgångar
2	SPC-centralapparat
3	SPCP355.300 Ingångs-/Utgångsexpansionsenhet
4	Nästa expansionsenhet
5	Nästa expansionsenhet
