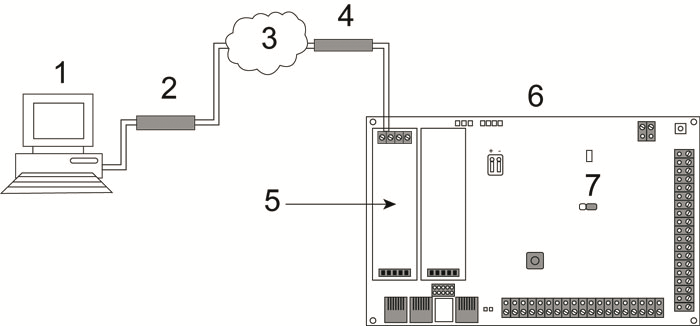

PSTN-anslutning

PSTN-anslutning

1

Fjärrdator med webbläsare

2

PSTN-modem

3

PSTN nät

4

Telefonlinje

5

PSTN-modem

6

SPC-kontrollenhet

7

JP9

Webbservern på centralapparaten kan nås via en fjärranslutning över en PSTN-telefonlinje. En PSTN-modul och en PSTN-linje måste anslutas till centralapparaten enligt ovanstående för att ge fjärråtkomst till centralapparaten.

På fjärrsidan av anslutningen måste användaren ha ett PSTN-modem installerat på en dator med tillgång till en PSTN-linje.

För att fjärransluta till centralapparaten:

  1. Installera ett PSTN-modem på centralapparaten (se motsvarande installationsinstruktioner).

  2. Anslut telefonlinjen till A/B-skruvplintarna på kontakten på modemet.

  3. Gå till installatörprogrammering från manöverpanelen och konfigurera modemet (primär eller backup) att svara på inkommande samtal.

  4. På manöverpanelen, skrolla till Fullständig installatör-läge > Komm. > Modem.

  5. Välj följande inställningar:

    - AKTIVERA MODEM: Ställ in till aktiverad

    - Typ: – Visar typ av modem (PSTN)

    - Landskod: Välj relevant landskod (Irland, UK, Europa)

    - Svarsläge: Välj antal signaler; detta talar om för modemet att det ska vänta ett antal signaler innan det svarar på samtalet

    - Modemsignaler: Modemsignaler – Välj antal signaler innan modemet svarar (max 8 signaler)

  6. Skapa en uppringd förbindelse på fjärrdatorn med telefonnumret på telefonlinjen som är ansluten till centralapparatens PSTN-modul. Instruktioner för att göra detta på Windows XP operativsystem finns nedan.

På Windows XP:

  1. Öppna guiden för Ny anslutning genom att gå till Kontrollpanelen > Nätverksanslutningar > Skapa ny anslutning (på sidan Nätverksaktiviteter).

  2. På sidan Typ av nätverksanslutning välj Anslut till Internet.

  3. På sidan Åtgärden förbereds välj Ställ in anslutningen manuellt.

  4. På sidan Internetanslutning välj Anslut med modem.

  5. På sidan Anslutningens namn skriver du in namnet på anslutningen, t.ex. SPC fjärranslutning.

  6. På sidan Telefonnummer att ringa upp skriv in telefonnumret till den PSTN-linje som är ansluten till PSTN-modemet.

  7. På sidan Anslutningstillgänglighet väljer du om denna förbindelse ska vara tillgänglig för alla användare.

  8. På sidan Information om Internet-konto skriv in följande information:

    - Användarnamn: SPC

    - Lösenord: lösenord (standard)

    Bekräfta lösenord: lösenord

    Sidan Slutför guiden Ny anslutning visas.

  9. Klicka på Slutför för att spara den uppringda förbindelsen till datorn.



Standardkoden bör ändras och antecknas noga eftersom Vanderbilt inte kan hämta den nya koden. Bortglömda koder kan bara ersättas av fabriksinställning av systemet och medför förlust av programmering. Programmeringen kan återställas om du har gjort backup.

För att aktivera denna uppringda förbindelse:

  • Klicka på ikonen på sidan Kontrollpanelen > Nätverksanslutningar.

    Datorn ringer ett datasamtal till den PSTN-linje som är ansluten till SPC PSTN-modulen.

    SPC PSTN-modulen svarar på det inkommande datasamtalet efter det angivna antalet signaler och upprättar en IP-länk till fjärrdatorn.

    SPC tilldelar automatiskt en IP-adress till fjärrdatorn.



I vissa Windows operativsystem kommer det upp en dialogruta angående Windowscertifiering. Vanderbilt anser att det är acceptabelt att fortsätta. Om du har frågor, ta kontakt med nätverksadministratören eller en tekniker från Vanderbilt.

För att erhålla denna IP-adress:

  1. Högerklicka på uppringningsikonen.

  2. Klicka på fliken Information.

    IP-adressen visas som serverns IP-adress.

  3. Skriv in denna IP-adress i adressfältet i webbläsaren och klicka.

  4. När uppringningsikonen visas i datorns aktivitetsfält, öppna webbläsaren och skriv in IP-adressen till SPC.

    Webbläsarens inloggningssida visas.



För att ställa in en uppringd förbindelse på ett annat operativsystem, rådfråga hjälpmenyn i det operativsystemet.
