Expansionsenheter

  1. Välj Konfiguration > Hårdvara > X-Bus > Expansionsenheter.



    För att namnge och identifiera:

    I sluten slinga (loop, ring)-konfiguration är varje expansionsenhet numrerad i följd från den första (expansionsenhet ansluten till 1A 1B på centralapparaten) till den sista (expansionsenhet ansluten till 2A 2B på centralapparaten).

    Exempel för SPC63xx: Expansionsenheter som är numrerade 1 t.o.m. 63 är allokerade till zoner (i grupper på 8) med identiteter i följd från 1 till 512 (största siffran i sektionsidentifiering är 512). Av den anledningen har expansionsenheter som betecknas eller identifieras med ett nummer större än 63 inga allokerade sektioner.

  2. Klicka på en av de parametrar som identifierar expansionsenheten för att visa sidan Konfiguration av expansionsenhet.

  3. Konfigurera följande fält:

    Beteckning

    För att visas på på enhetens lysdioder.

    Volymgräns

    Endast audioexpander: Högtalarvolym för audioexpander och satelliter (WAC 11). Alla är parallellkopplade. Notera att högtalaren på WAC 11 har en potentiometer för fininställning av volymen. Intervallet är 0 min - 7 max eller inaktiverad.

    Hjälpkanal

    Endast audioexpander: Detta alternativ bör vara aktiverat om satellitmoduler (WAC11) är anslutna till denna expansionsenhet.

    Obs: Detta alternativ strömförsörjer satellitmikrofonerna, om det är aktiverat. Satellithögtalarna är alltid aktiverade, oberoende av denna inställning.

    End of Line

    Välj korrekt End of Line (standard: DEOL 4K7). Denna inställning bör matcha den verkliga kopplingen av ingången på centralapparaten eller expansionsenheten. Se Koppling av systemet.

    (Sektions) Beskrivning

    Ge en beskrivning av den allokerade sektionen.

    (Sektions) Typ

    Välj sektionstyp. Se Sektionsattribut.

    Område

    Välj område.

    Attribut

    Tilldela attribut efter önskemål. Se Sektionstyper.

    Utgångar/utgångar för nätaggregat (Visas ENDAST för SPCP355.300 Smart PSU)

    Utmatning

    Den numrerade utgången. Värdet inom parentes motsvarar den fysiska utgången på kretskortet.

    Beteckning

    Ange beskrivning för utgången.

    Ändra typ

    Ändra typ av utgång efter behov.

    Attribut

    Tilldela attribut till utgången.

    Test

    Testa utgången.

    Utgångsövervakning

    Välj vilka utgångar som ska övervakas.

    Obs: Parallellmotståndet, dioden och begärd belastning måste användas innan du aktiverar det här alternativet. SPCP355.300 måste utföra en kalibrering innan övervakningen inleds. Se Övervakade utgångar för mer information.

    Primärt Batteri endast

    Kryssa i rutan om det inte finns något sekundärt batteri anslutet till nätaggregatet.

När expansionsenheter läggs till eller tas bort gå till Konfiguration > Hårdvara > X-Bus > Kabelritning och konfiguration.

Klicka på Omkonfigurera för att utföra ändringarna.



När du klickar på Fortsätt konfigurera om, omkonfigureras hela X-BUS. Om en expansionsenhet är offline och omkonfigureringsknappen trycks ned, försvinner expandern utan att användaren meddelas.
Omkonfigurering av X-BUS

  1. Välj Konfiguration > Hårdvara > X-Bus > Kabelritning och konfiguration.

  2. Klicka på Omkonfigurera.

    X-BUS kabelritning - varningssida/varningssidor visas.

  3. Klicka på Fortsätt konfigurera om.

    X-BUS är omkonfigurerad.

    Om en expansionsenhet är offline och omkonfigureringsknappen trycks ned, försvinner expandern utan att användaren meddelas.

Se även

Konfigurering av en indikeringsexpansionshet

Det finns 2 möjliga konfigurationslägen för indikeringsenheten:

  • Länkat läge

  • Flexibelt läge

  1. Välj Konfiguration > Hårdvara > X-Bus > Expansionsenheter.

  2. Klicka på en av identifieringsparametrarna för indikatorn.

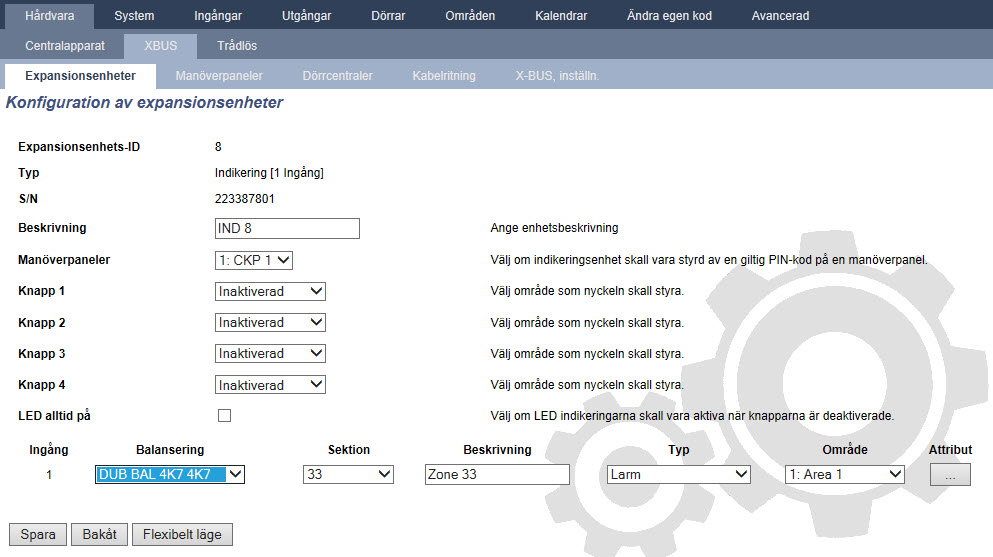

    Följande sida visas för Länkat Läge-konfiguration.

Länkat läge

  1. Skriv in en beskrivning.

  2. Välj om en indikatormodul ska begränsas till en giltig kod som anges på en manöverpanel.

  3. Välj områdena som ska styras av de 4 funktionstangenterna.

  4. Konfigurera ingången.

Flexibelt läge

  1. Klicka på knappen Flexibelt läge.

  2. Konfigurera fälten enligt beskrivningen i nedanstående tabell.

    Funktionstangenter

    Område

    Välj området som ska styras av funktionstangenten.

    Funktion

    Välj funktionen som ska utföras av denna tangent i detta område.

    Område

    Välj ett område om indikatormodulen är placerad i ett säkert område.

    Visuell indikation

    Indikator

    Det finns 8 indikatorer/lysdioder till höger och 8 indikatorer/lysdioder på vänster sida.

    Funktion

    Funktionen som indikeras av denna lysdiod.

    Funktion på

    Välj färg och status för varje indikator om den valda funktionen är på.

    Funktion av

    Välj färg och status för varje indikator om den valda funktionen är av.

    Ändra funktion

    Klicka på denna knapp för att ändra funktionen för denna indikator. Funktionen kan aktiveras eller användas för system, område, sektion eller nyckelomkopplare.

    Talindikeringar

    Larm

    Välj om larmen ska vara hörbara.

    In-/utpassering

    Välj om in-/utpassering ska vara hörbar.

    Knapptryckning

    Välj om knapptryckningar ska vara hörbara.

    Avaktivering

    Kalender

    Välj om indikeringsenheten ska begränsas av kalender.

    Mapping gate

    Välj om indikatormodulen ska vara begränsad av en mapping gate.

    Nyckelomkopplare

    Välj om indikatormodulen ska vara begränsad av en nyckelomkopplare.

    Knappsats

    Välj om en indikatormodul ska begränsas till en giltig kod som anges på en manöverpanel. (se varning ovan)

    Kortläsare

    Välj om indikatormodulen inte ska aktiveras förrän giltigt kort/tag visas upp för den inbyggda kortläsaren.

  3. Konfigurera ingången.



VARNING: Ditt system kommer inte att uppfylla SS-EN-standarderna om du aktiverar en funktionstangent för tillkoppling av systemet utan att en giltig PIN krävs.
Konfigurering av nyckelomkopplarenhet

  1. Välj Inställningar > X-Bus > Expansionsenheter.

  2. Klicka en av identifieringsparametrarna för nyckelomkopplaren.

  3. Konfigurera fälten enligt beskrivningen i nedanstående tabeller.

    Beteckning

    Ange en beskrivning för nyckelomkopplarenheten.

    Nyckelalternativ

    Spärr

    Välj om nyckelpositionen ska vara spärrad.

    Spärrtimer

    Ange spärrtiden i sekunder (0 - 9999, 0 betyder att spärren är på tills nyckel vrids åt andra hållet).

    Områden

    Plats

    Välj området där nyckelomkopplaren är placerad.

    Visuella indikationer

    Indikator/Lysdiod (LED)

    Det finns 1 indikator/lysdiod till höger och 1 indikator/lysdiod på vänster sida.

    Funktion

    Funktionen för denna indikator/lysdiod.

    Funktion på

    Välj färg och status för varje indikator om den valda funktionen är på.

    Funktion av

    Välj färg och status för varje indikator om den valda funktionen är av.

    Ändra funktion

    Klicka på denna knapp för att ändra funktionen för denna indikator. Funktionen kan aktiveras eller användas för system, område, sektion eller nyckelomkopplare.

    Avaktivering

    Kalender

    Välj om nyckelomkopplarmodulen ska begränsas av kalender.

    Mapping gate

    Välj om nyckelomkopplarmodulen ska begränsas av en mapping gate.

    Utmatning

    Utgång x

    Konfigurera och texta utgångarna för nyckelomkopplaren. Se Redigera utgång för ytterligare information.

    Nyckelomkopplarfunktioner

    Central, höger och vänster position

    Välj Funktion som den nyckelomkopplarpositionen ska utföra och relevant Område.

    Nyckelomkopplarfunktionerna är:

    • Inga

    • Frånkoppling

    • Deltillkoppling A

    • Deltillkoppling B

    • Tillkoppling

    • Växla mellan tillkoppling/frånkoppling

    • Växla mellan frånkoppling/deltillkoppling A

    • Växla Frånkoppling/deltillkoppling B

    • Allt OK

    • Tillkopplingstillstånd

    • Förbikopplare





VARNING: Ditt system kommer inte att uppfylla SS-EN-standarderna om du aktiverar en nyckelomkopplarfunktion för tillkoppling av systemet utan att en giltig PIN krävs.
