Lägga till/Redigera område

Förutsättningar

Bara om (flera) Områden har aktiverats.

Välj Konfiguration > Områden > Områden.
Klicka på Redigera för att redigera ett existerande område.
Klicka på Lägg till för att lägga till ett nytt område. Om installationstypen är Bostad eller Företag, läggs ett område till automatiskt och sidan Redigera områdesinställningar visas.

Notera att områdestypen för det nya området automatisk ställs in på Standard.

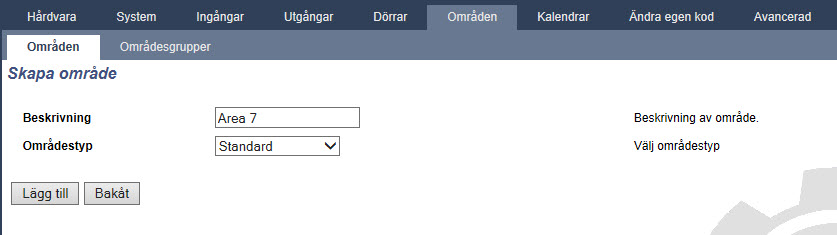

Om installationstypen är Finansiell, visas följande sida och området måste läggas till manuellt.
Ange en beskrivning för det nya området och välj en områdestyp från en av följande:

- Standard – Lämplig för de flesta områden.

- Bankomat (ATM) – Tillhandahåller inställningar och standardinställningar som gäller för bankomater.

- Kassavalv – Tillhandahåller inställningar och standardinställningar som gäller för kassavalv.

- Avancerad – Tillhandahåller alla områdesinställningar (standard, bankomat och kassavalv).
Klicka på knappen Lägg till för att lägga till området.

Konfigurera inställningarna för varje installationstyp enligt följande avsnitt.

In-/utpassering

Konfigurera följande inställningar för in-/utpassering:

Inpasseringstid	Den tidsperiod (i sekunder) som användaren har på sig att FRÅNKOPPLA larmet efter att ha öppnat en in-/utgångssektion i ett tillkopplat system. Inpasseringstiden gäller alla in-/utpasseringssektioner i det området (standard: 45 sekunder).
Utpasseringstid	Tid (i sekunder) som tillåts för en användare att lämna ett skyddat område innan inställningen är slutförd. Utgångstiden räknas ned på manöverpanelen medan summern piper för att indikera för användaren att systemet armeras när utpasseringstimern når noll. Utpasseringstiden gäller alla in-/utpasseringssektioner i det området (standard: 45 sekunder).
Inaktivera Utpasseringstid	Välj om ingen utpasseringstimer krävs och inställningen aktiveras av 'Utpasseringsvillkor'-sektion eller 'In-/utpassering'-sektion med 'Slutgiltig utpassering'-attribut. Se Timers.
Fjk Frånkopplingsinpassering	FJK kan bara frånkoppla när inpasseringstiden löper. Standard är aktiverad.
Åtkomst nekad vid larm	Åtkomst tillfälligt nekad till området för den tid som anges i Blockera förlarm -timern.
Hindra tillkoppling	Om den är aktiverad hindras tillkoppling från manöverpanelen.
Hindra frånkoppling	Om den är aktiverad hindras frånkoppling från manöverpanelen.
Tillkopplingstillstånd	Används för att konfigurera Blockeringslås-funktionen. Alternativen är: Avaktiverad Tillk Frånkoppling Tillkoppling och frånkoppling Om alternativet Inaktiverad är markerat (standard) kommer systemet att tillkoppla och frånkoppla normalt utan någon förändring av driften. Om Tillkoppling är markerat krävs en ”Tillkopplingstillstånd”-signal för att tillkoppla detta område, vilken kan tas emot från manöverpaneler eller från en sektionsingång (se Tillkopplingstillstånd av blockeringslås) Användaren kan inte tillkoppla systemet från manöverpanelen. Varje område som kräver inställning auktorisation visas som låst på komfortmanöverpanel och kommer inte att visas på standardmanöverpanelen när du tillkopplar. Om alternativet Frånkoppling väljs kan inte användaren frånkoppla området från manöverpaneler, men kan använda manöverpanelen för att generera signalen för inställning auktorisation. För alternativen tillkoppling och frånkoppling, kommer användaren inte att kunna ändra områdets status i något steg från manöverpanelen. En timer för tillkopplingstillstånd kan konfigureras. Se Timers.

Alternativ för deltillkoppling

Konfigurera funktionen för särskilda sektioner för både läge Deltillkoppling A och Deltillkoppling B enligt nedan:

Aktivera Deltillkoppling	Aktivera Deltillkoppling för A och B-funktion efter behov.
Deltillkoppling tidsinställd	Markera relevant kryssruta (deltillkoppling A eller B) för att tillämpa utpasseringstimer i deltillkoppling A- eller B-läge.
Åtkomst till deltillkoppling	Markera relevant kryssruta för att ändra åtkomstsektioner till in-/utpasseringssektioner för antingen deltillkoppling A- eller B-drift. Denna funktion är användbar i bostadsinstallationer där en passiv infraröd (PIR) detektor är placerad i hallen. Om användaren deltillkopplar systemet på natten och går tillbaka ner under natten, kan han/hon av misstag aktivera PIR-detektorn i hallen och utlösa larmet. Genom att ställa in alternativet åtkomst till deltillkoppling, avger summern ljud under inpasseringsperioden när PIR-detektorn aktiveras och varnar därigenom användaren att larmet kommer att aktiveras om ingen åtgärd vidtas.
Deltillkoppling, In-/Utpassering	Markera relevant kryssruta för att ändra in-/utpasseringssektioner till larmsektioner när de är i deltillkopplingsläge A eller B. Denna funktion är användbar i bostadsinstallationer när systemet ställts in i deltillkopplingsläge. Om användaren deltillkopplar systemet på kvällen kan han/hon vilja att larmet aktiveras omedelbart om fram- eller bakdörren öppnas under natten.
Deltillkoppling, lokal	Markera relevant kryssruta för att begränsa rapporteringen av larm i deltillkopplingsläge till endast lokal rapportering (ingen fjärrapportering).
Inga sirener	Om markerad, kommer inga sirener aktiveras för deltillkoppling A eller B.

Länkade områden

Detta avsnitt gör det möjligt för dig att länka områden i till- och frånkopplingssyfte:

Tillkoppling	Tillkoppla detta område när alla länkade områden är Tillkopplade.
Tillkoppla alla	Tillkoppla alla områden när detta område Tillkopplas.
Hindra tillkoppling	Hindra tillkoppling av detta område om alla länkade områden är tillkopplade.
Hindra tillkoppla alla	Hindra länkade områden att Tillkoppla om detta område inte är Tillkopplat.
Frånkoppling	Frånkoppla detta område när alla länkade områden Frånkopplas.
Frånkoppla alla	Frånkoppla alla områden när detta område Frånkopplas.
Hindra frånkoppling	Hindra Frånkoppling av detta område om några länkade områden är Tillkopplade.
Hindra Frånkoppla alla	Hindra Frånkoppling av länkade områden om detta område är Tillkopplat.
Godkänn tillkoppling	Godkänn tillkoppling för länkade områden. Se Godkänd tillkoppling av blockeringslåset.
Länkade områden	Klicka på de områden du vill länka till detta område.

Schema

Konfigurera styrning av schema med följande inställningar:

Kalender	Välj kalender som styr schema.
Frånkoppling	Välj om området ska frånkopplas automatiskt i enlighet med tiden som har specificerats i den valda kalendern.
Tillkoppling	Välj detta alternativ för att Tillkoppla området enligt tiden som specificeras i vald kalender. Området kommer även att tillkopplas när Frånkopplingstiden eller Fördröjningsintervallet har löpt ut (Se Till-/frånkoppling). Om Frånkopplingstiden överlappar den schemalagda tiden, kommer området att använda kalenderinställningarna.
Tidsstyrning	Välj detta alternativ för att tidslåsa området i enlighet med vald kalender. (Kassavalvtyp endast i Finansiellt läge)
Kassavalv Access	Ange antalet minuter (0–120) som denna timer ska aktiveras vid slutet av en tidsstyrd frånkopplingsperiod. Om detta område inte är frånkopplat efter att timern löper ut, kan området inte frånkopplas förrän vid starten av nästa tidsstyrda frånkopplingsperiod. (Kassavalvtyp endast i Finansiellt läge)

Rapportering

Konfigureringsinställningarna för Rapportering gäller endast för standardområden i företags- och finansiella installationer och är endast relevanta om en kalender har valts. (Se Schema.)

Dessa inställningar gör det möjligt att skicka en rapport till styrcentralen eller utsedd personal om centralen tillkopplas eller frånkopplas utanför schemalagda kalendertider.

Tidig tillkoppling	Gör det möjligt att skicka en rapport om centralen tillkopplas manuellt innan en schemalagd tillkoppling och innan antalet minuter som har angetts i timerfältet.
Sen tillkoppling	Gör det möjligt att skicka en rapport om centralen tillkopplas manuellt efter en schemalagd tillkoppling och efter antalet minuter som har angetts i timerfältet.
Tidig frånkoppling	Gör det möjligt att skicka en rapport om centralen frånkopplas manuellt innan en schemalagd frånkoppling och innan antalet minuter som har angetts i timerfältet.
Sen frånkoppling	Gör det möjligt att skicka en rapport om centralen frånkopplas manuellt innan en schemalagd frånkoppling och innan antalet minuter som har angetts i timerfältet.

Rapportering sker via SMS eller till LC via SIA och Contact-ID. Händelser sparas också i systemloggen.

Endast händelser som har programmerats för sen eller tidig rapportering för området kommer att rapporteras.

Händelserapportering måste också vara aktiverad för en LC eller SMS, enligt vad som beskrivs i följande avsnitt.

Aktivering av rapportering av Ovanlig tillkoppling/frånkoppling för en LC

För att konfigurera händelserapportering för en LC som är konfigurerad att kommunicera över SIA eller CID, välj Kommunikationer > Rapportering > Analog LC > Redigera > Filter för att visa sidan Händelsefilter för en LC.

Parametern Tidig/Sen aktiveras för att rapportera alla till- eller frånkopplingar som avviker från schemat.

Aktivering av rapportering av Ovanlig tillkoppling/frånkoppling för SMS

SMS-händelser kan konfigureras med konfigureringssidorna för både installatör och användare.

För installatörskonfigurationen, välj Användare > Användare SMS > Installatör SMS > Redigera.

Aktivera Tidig/Sen för att rapportera alla tillkopplingar och frånkopplingar som inte stämmer med schemaläggningen.

Till-/frånkoppling

Följande parametrar (med undantag av förreglingsparametern) är endast relevanta i följande fall:

En kalender väljs (se Schema), eller
Frånkopplingstid är aktiverad (har ett värde större än noll), eller
Båda av ovanstående villkor har uppfyllts.

Autotillkoppling varning	Ange antal minuter att visa förvarning innan Auto.Tillkoppling. (0-30) Notera att centralen tillkopplas antingen vid schemalagd tidpunkt eller vid tidpunkten som definieras av parametern Fördröj frånkoppling. Den första varningen visas vid den konfigurerad tidpunkten innan den schemalagda tidpunkten. Ytterligare varningar börjar en minut före tillkopplingstiden.
Autotillkoppling Avbryt	Gör det möjligt för användaren att avbryta Autotillkoppling genom att ange en kod på manöverpanelen.
Autotillkoppling fördröjning	Gör det möjligt för användaren att fördröja Autotillkoppling genom att ange en kod på manöverpanelen.
Nyckelomkopplare	Aktiverar att Autotillkoppling fördröjs med hjälp av nyckelomkopplarenheten.
Fördröjningsintervall	Ange antalet minuter som Autotillkoppling ska fördröjas. (1–300)
Fördröjningsräknare	Ange antalet gånger som Autotillkoppling kan fördröjas. (0–99: 0 = obegränsad)
Fördröj frånkoppling	Ange antalet minuter som Frånkoppling ska fördröjas. (0 = ingen fördröjning)
Förreglad grupp	Välj en förreglad grupp som ska tilldelas detta område. Förregling tillåter endast att ett område inom gruppen kan frånkopplas. Används vanligen i bankomatområden.
Frånkopplingstid	Om området är frånkopplat under längre tid än detta kommer det att tillkopplas automatiskt. (Intervall 0–120 min: 0 = ej aktiv).
Dubbel PIN	Om detta alternativ är aktiverat, krävs två PIN-koder för att tillkoppla eller frånkoppla området med manöverpanelen. Båda PIN-koderna måste tillhöra användare som har den användarbehörighet som krävs för funktionen (Tillkoppling eller Frånkoppling). Om den andra PIN-koden inte anges inom 30 sekunder, eller om den är ogiltig, kan inte området Tillkopplas eller Frånkopplas.
Force Set Mode (Tvångstillkopplingsläge)	Områdesalternativ för tvångstillkopplad funktion (Normal eller blockerad).
Autoåterställ vid tvångstillkoppling	Välj detta alternativ för att automatiskt återställa stängda zoner under tvångstillkoppling. Om det här alternativet är valt, om en varning är aktiv eller en zon måste återställas, kommer den automatiskt att återställas.

Stöd för sent arbete

Ett exempel på att använda till- och frånkopplingsparametrerna är för situationer med sent arbete där en kalender har konfigurerats för automatisk tillkoppling av lokaler vid en bestämd tidpunkt men personalen kan behöva arbeta sent ibland och den automatiska tillkopplingen måste fördröjas.

Varje fördröjning bestäms av vad som har konfigurerats i parametern Fördröjningsintervall och parametern Fördröjningsgräns bestämmer antalet gånger som tillkopplingen kan fördröjas. Användaren måste ange korrekt värde i Fördröjning av autotillkoppling för att använda denna funktion.

Det finns tre sätt att fördröja en tillkoppling:

Ange PIN-koden på manöverpanelen.

FÖRDRÖJNING är ett menyalternativ på standardmanöverpanelen. Knapparna överst på manöverpanelen används för att styra fördröjningsfunktionen
Använda nyckelomkopplaren.

Om man vrider nyckeln till höger, fördröjs tillkopplingen av systemet med den inställda fördröjningen om det maximala antalet gånger som tillkopplingen kan fördröjas (Fördröjningsgräns) inte har överskridits. Om man vrider nyckeln till vänster ställs fördröjningen in till tre minuter (ej programmerbart). Detta kan göras oavsett av hur många gånger som tillkopplingen fördröjdes.
Användning av FJK, WPA eller knapp som aktiverar händelseåtgärden Fördröj automatisk tillkoppling.

Tillfällig frånkoppling

För att tillåta att ett system frånkopplas tillfälligt under en tidsperiod som specificeras av en kalender, måste följande tre parametrar programmeras:

Kalender

En kalender måste konfigureras och väljas för detta område.
Tidsstyrning

Denna ruta måste vara markerad så att området endast kan frånkopplas när det är tillåtet enligt den konfigurerade kalendern.
Frånkopplingstid

Denna parameter måste ställas in till ett värde som är större än noll för att bestämma en övre gräns för tiden som området kommer att vara frånkopplat.

Allt OK

Allt OK krävs	Om det är valt, måste användaren bekräfta med 'Allt OK'-ingång annars aktiveras tyst hotlarm. Se Redigera sektion för information om hur man konfigurerar en 'Allt OK' sektionsingång.
Allt OK Tid	Tid (i sekunder) inom vilken 'Allt OK' måste bekräftas innan ett larm aktiveras. (Intervall: 1–999 sekunder)
Allt OK Händelse	Välj händelsetyp som ska skickas när 'Allt OK'-timern löper ut. Alternativen är Bråklarm (Tyst), Bråklarm och Hotlarm.

RF Utgång

RF Utgångstid

Ange antalet sekunder som RF-utgången ska vara aktiverad.

0 sekunder kommer att växla mellan på och av för utgången.

Brandutgång

Välj de dörrar som öppnas när brand uppstår i detta område. Detta alternativ visas inte i bostadsläget.

Områdestriggers

Triggersavsnittet visas endast om triggers har definierats tidigare. (Se Händelser.)

Klicka på knappen Redigera för att lägga till, redigera eller radera triggervillkor för området.

Konfigurera triggern för området med hjälp av följande parametrar:

Trigger

Välj en trigger från rullgardinslistan.

Kant

Triggern kan aktiveras från antingen den positiva eller negativa kanten av aktiveringssignalen.

Åtgärd

Detta är åtgärden som utförs när triggern aktiveras. Alternativen är:

Frånkoppling
Deltillkoppling A
Deltillkoppling B
Tillkoppling
Fördröj automatisk tillkoppling

Denna åtgärd kommer att fördröja larmtillkopplingen när autotillkopplingstimern löper. Triggern kommer endast att lägga till tid om fördröjningsgränsen inte har överskridits och varje triggeraktivering kommer att fördröja tillkopplingen med den tid som angetts i Fördröjningsintervall (se Till-/frånkoppling).
Återställ larm

Denna åtgärd kommer att återställa alla larm i den konfigurerade sektionen.

Obs: Triggers kan inte konfigureras från en manöverpanel.
