Bedrading van zone-ingangen

De SPC-controller heeft 8 geïntegreerde zone-ingangen. Deze ingangen worden standaard bewaakt met EOL-supervisie. De installateur heeft voor de bedrading van de ingangen de keuze uit de volgende configuraties:

  • Geen End of Line (NEOL)

  • Enkele End of Line (SEOL)

  • Dubbele End of Line (DEOL)

  • Antimaskeer PIR

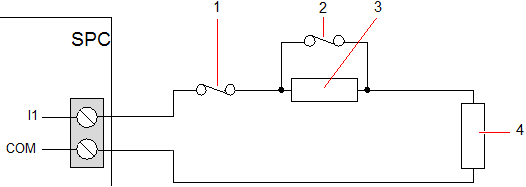

Standaardconfiguratie (DEOL 4k7)

Nummer

Omschrijving

1

Saboteren

2

Alarm

3

EOL 4k7

4

EOL 4k7

Configuratie van antimaskeer-PIR

Nummer

Omschrijving

1

Saboteren

2

Alarm

3

EOL 4k7

4

Foutmelding

5

EOL 2K2

6

EOL 4k7

In de volgende tabel ziet u het weerstandsbereik voor de verschillende configuraties:

Enkele EOL's

Type EOL

Rust

Alarm

Min

Nom

Max

Min

Nom

Max

GEEN

0Ω
(-100%)

150Ω

300Ω
(+100%)

300Ω
(+100%)

N/A

Oneindig

SINGLE_1K

700Ω
(-30%)

1kΩ

1.3kΩ
(+30%)

23kΩ

N/A

Oneindig

SINGLE_1K5

1.1kΩ
(-27%)

1.5kΩ

2.1kΩ
(+40%)

23kΩ

N/A

Oneindig

SINGLE_2K2

1.6kΩ
(-28%)

2.2kΩ

2.9kΩ
(+32%)

23kΩ

N/A

Oneindig

SINGLE_4K7

3.1kΩ
(-22%)

4.7kΩ

6.3kΩ
(+24%)

23kΩ

N/A

Oneindig

SINGLE_10K

7kΩ
(-30%)

10kΩ

13kΩ
(+30%)

23kΩ

N/A

Oneindig

SINGLE_12K

8.5kΩ
(-30%)

12kΩ

15.5kΩ
(+30%)

23kΩ

N/A

Oneindig

Dubbele EOL's met PIR-maskering en fout

Type EOL

Rust

Alarm

Min

Nom

Max

Min

Nom

Max

Masker_1K_1K_6K8
(1K / 1K / 6K8)

700Ω
(-30%)

1kΩ

1.3kΩ
(+30%)

1.5kΩ
(-25%)

2kΩ

2.5kΩ
(+25%)

MASK_1K_1K_2K2
(1K / 1K / 2K2)

700Ω
(-30%)

1kΩ

1.3kΩ
(+30%)

1.5kΩ
(-25%)

2kΩ

2.6kΩ
(+30%)

Mask_4K7_4K7_2K2
(4K7 / 4K7 / 2K2)

3.9kΩ
(-18%)

4.7kΩ

5.6kΩ
(+20%)

8.4kΩ
(-11%)

9.4kΩ

10.3kΩ
(+10%)

Type EOL

Foutmelding

Maskering

Min

Nom

Max

Min

Nom

Max

Mask_1K_1K_6K8

2700Ω
(-69%)

8.8kΩ

12.6kΩ
(+20%)

-

-

-

Mask_1K_1K_2K2

2,8k

(-13%)

3.2k

3.6k

(+13%)

3,8k

(-10%)

4.2k

4,8k

(+15)

Mask_4K7_4K7_2K2

6k

(-14%)

6.9k

7,8k

(+14%)

10,8k

(-7%)

11,6k

12.6k

(+9%)

Dubbele EOL's

Type EOL

Rust

Alarm

Min

Nom

Max

Min

Nom

Max

DUAL_1K0_470

400Ω
(-20%)

470Ω

700kΩ
(+40%)

1.1kΩ
(-27%)

1.5kΩ

2kΩ
(+34%)

DUAL_1K0_1K0

700Ω
(-30%)

1kΩ

1.3kΩ
(+30%)

1.5kΩ
(-25%)

2kΩ

2.6kΩ
(+30%)

DUAL_1k0_2k2

1.6kΩ
(-28%)

2.2kΩ

2.9kΩ
(+32%)

2,3kΩ
(-29%)

3.2kΩ

4.2kΩ
(+32%)

DUAL_1k5_2k2

1.6kΩ
(-28%)

2.2kΩ

2.9kΩ
(+32%)

2,7kΩ
(-28%)

3.7kΩ

4.8kΩ
(+30%)

DUAL_2K2_2K2

1.6kΩ
(-28%)

2.2kΩ

2.9kΩ
(+32%)

3,4kΩ
(-23%)

4.4kΩ

5.6kΩ
(+28%)

DUAL_2k2_4k7

4,1kΩ
(-13%)

4.7kΩ

5.4kΩ
(+15%)

6kΩ
(-14%)

6.9kΩ

7.9kΩ
(+15%)

DUAL_2K7_8K2

7,2kΩ
(-13%)

8.2kΩ

9,2kΩ
(+13%)

9,9kΩ
(-10%)

10.9kΩ

11.9kΩ
(+10%)

DUAL_3K0_3K0

2.1kΩ
(-30%)

3.0kΩ

3.9kΩ
(+30%)

4,5kΩ
(-25%)

6kΩ

7.5kΩ
(+25%)

DUAL_3K3_3K3

2,3kΩ
(-26%)

3.3kΩ

4.3kΩ
(+31%)

4,9kΩ
(-26%)

6.6kΩ

8.3kΩ
(+26%)

DUAL_3K9_8K2

7,0kΩ
(-15%)

8.2kΩ

9.5kΩ
(+16%)

10,5kΩ
(-14%)

12.1kΩ

13.8kΩ
(+15%)

DUAL_4K7_2K2

1.6kΩ
(-28%)

2.2KΩ

2.9kΩ
(+32%)

5kΩ
(-28%)

6.9kΩ

8.8kΩ
(+28%)

DUAL_4K7_4K7

3.3kΩ
(-30%)

4.7kΩ

6.1kΩ
(+30%)

7kΩ
(-26%)

9.4kΩ

11.9kΩ
(+27%)

DUAL_5K6_5K6

4,0kΩ
(-26%)

5.6kΩ

7.2kΩ
(+29%)

8.3kΩ
(-26%)

11.2kΩ

14.1kΩ
(+26%)

DUAL_6K8_4K7

3.3kΩ
(-30%)

4.7kΩ

6.1kΩ
(+30%)

8,1kΩ
(-30%)

11,5kΩ

14,9kΩ
(+30%)

DUAL_2k2_10K

9,2kΩ
(-8%)

10kΩ

10,8kΩ
(+8%)

11,3kΩ
(-8%)

12,2kΩ

13,2kΩ
(+9%)

DUAL_10k_10k

7.5kΩ
(-25%)

10kΩ

12,5kΩ
(+25%)

17kΩ
(-15%)

20kΩ

23kΩ
(+15%)



Voor alle EOL-typen wordt een weerstand lager dan 300Ω beschouwd als kortsluiting. Als de weerstand niet binnen de opgegeven drempelwaarden valt, wordt dit beschouwd als een verbroken verbinding.
