Bedrading van aftakking

De bedrading van de X-BUS-interface met 8 klemmen 1A/1B tot 4A/4B maakt aansluiting van een extra aftakking mogelijk.

Als de aftakking niet wordt gebruikt, wordt de volgende uitbreiding of het volgende bediendeel aangesloten op de klemmen 1A/1B. De klemmen 3A/3B en 4A/4B worden dan niet gebruikt.

De volgende modules kunnen worden bedraad als aftakking (aanvullende klemmen 3A/B en 4A/B):

• Uitbreiding met 8 ingangen / 2 uitgangen

• Uitbreiding met 8 uitgangen

• PSU-uitbreiding

• Draadloze uitbreiding

• 2-deursuitbreiding

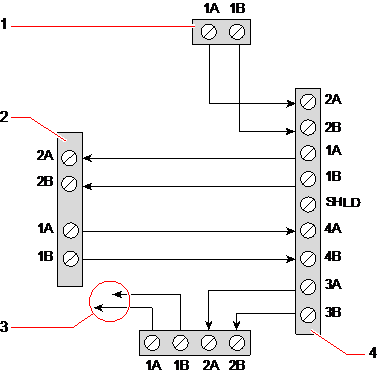

Bedrading van een aftakking

Nummer	Omschrijving
1	Vorige uitbreiding
2	Uitbreiding aangesloten op aftakking
3	Volgende uitbreiding
4	Uitbreiding met aftakking
