PSU status
Op de pagina PSU status worden details van de huidige status van de PSU en de uitgangen weergegeven naast de status van de aangesloten batterijen.
De volgende PSU-typen worden ondersteund:
-
SPCP332/333 Smart PSU
-
SPCP355.300 Smart PSU
SPCP332/333 Smart PSU Status

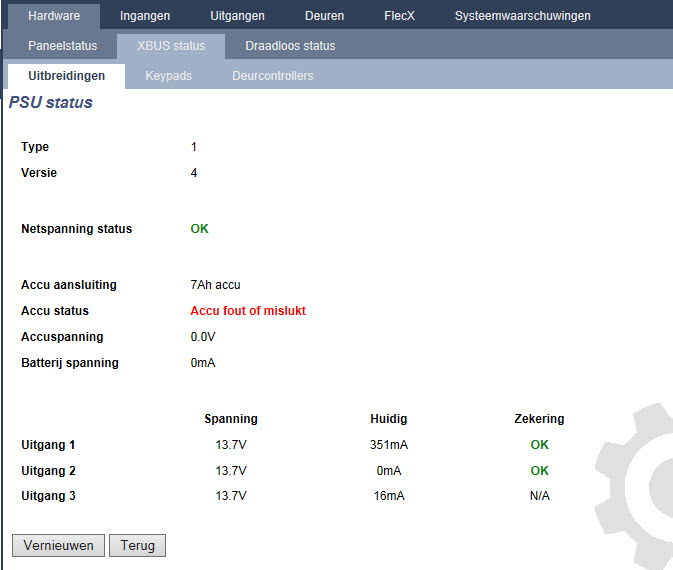

In de afbeelding hieronder wordt de status van de Smart PSU aangegeven:
|
Naam |
Omschrijving |
|---|---|
|
Type |
Het type van de voedingseenheid (PSU). |
|
Versie |
De versie van de PSU. |
|
Netspanning status |
De conditie van de verbinding met het stroomnet. Mogelijke waarden zijn Fout en OK. |
|
Batterij aansluiting |
Het type van de aangesloten batterij. |
|
Accustatus |
De conditie van de verbinding met de batterij. Mogelijke waarden zijn Fout en OK. |
|
Accuspanning |
De gemeten batterijspanning. |
|
Batterij spanning |
De stroom die wordt geleverd door de batterij. |
|
Uitgangen |
De spanning op de uitgangen, de stroom die wordt getrokken door de uitgang en de conditie van de zekering op de uitgang. |
SPCP355.300 Smart PSU Status

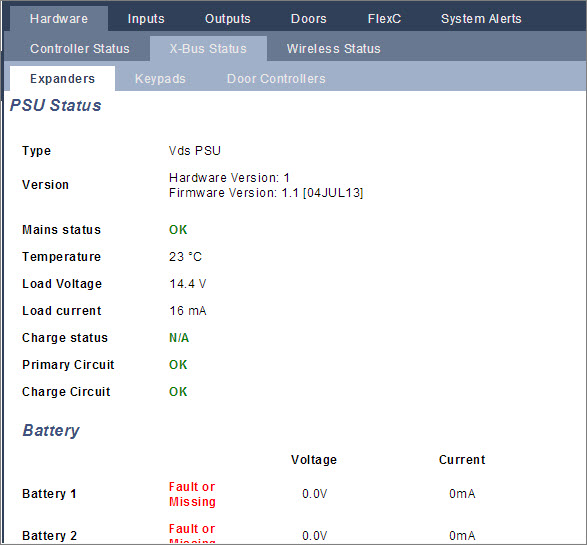

In de afbeelding hieronder wordt de status van de SPCP355.300 Smart PSU aangegeven:
|
Naam |
Omschrijving |
|---|---|
|
Type |
Het type van de voedingseenheid (PSU). |
|
Versie |
De versie van de PSU. |
|
Netspanning status |
De conditie van de verbinding met het stroomnet. Mogelijke waarden zijn Fout en OK. |
|
Temperature |
De temperatuur van de PSU. |
|
Laad spanning |
De spanning op de PSU |
|
Laad stroom |
De stroom die wordt getrokken door de PSU. |
|
Laad status |
De conditie van de batterijlading. |
|
Primair circuit |
De conditie van het primaire circuit dat stroom levert bij aansluiting op netstroom. |
|
Laad circuit |
De conditie van het laadcircuit dat de batterijen oplaadt bij aansluiting op netstroom. |
|
Batterij |
De laadstatus, spanning en beschikbare stroom van de batterijen. |
|
Outputs |
De spanning, conditie van de zekering en sabotageconditie van de PSU-uitgangen. |
