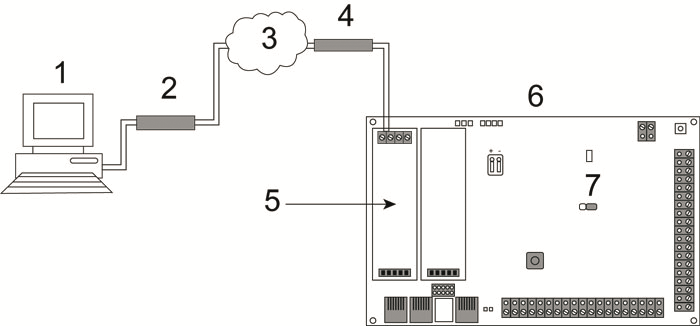

PSTN-verbinding

PSTN-verbinding

1

Externe computer met browser

2

PSTN-modem

3

PSTN-netwerk

4

Telefoonlijn

5

PSTN-modem

6

SPC-controller

7

JP9

U kunt de webserver op de controller benaderen via een externe verbinding over een PSTN-telefoonlijn. Voor toegang op afstand tot de controller moeten een PSTN-module en een PSTN-lijn zijn aangesloten op de controller zoals hierboven wordt getoond.

Aan de externe zijde van de verbinding moet een PSTN-modem zijn geïnstalleerd op een computer met toegang tot een PSTN-lijn.

U maakt als volgt op afstand verbinding met de controller:

  1. Installeer een PSTN-modem op de controller (zie de bijbehorende installatiehandleiding voor meer informatie).

  2. Sluit de telefoonlijn aan op de schroefaansluitingen A/B op de connector boven op de modem.

  3. Activeer de programmeermodus Engineer volledig vanaf het bediendeel en configureer de modem (primair of back-up) voor de beantwoording van inkomende oproepen.

  4. Blader op het keypad naar Engineer volled. > Comms > Modems.

  5. Selecteer de volgende instellingen:

    - Modem inschakelen: Zet op ingeschakeld

    - Type: Geeft het type modem weer (PSTN)

    - Landcode: Selecteer de relevante landcode (Ierland, VK, Europa)

    - Antwoordmodus: Selecteer het aantal rings; hiermee geeft u aan dat de modem een inkomende oproep pas beantwoordt nadat een aantal keer is overgegaan

    - Aantal keren overgaan Rings: Selecteer na hoeveel keer overgaan de modem de inkomende oproep beantwoordt (max. 8 keer)

  6. Maak een inbelverbinding op de externe computer voor het telefoonnummer van de telefoonlijn die is aangesloten op de PSTN-module op de controller. De aanwijzingen voor het besturingssysteem Windows XP vindt u hieronder.

Op Windows XP:

  1. Open de wizard Nieuwe verbinding door te klikken op Configuratiescherm > Netwerkverbindingen > Een nieuwe verbinding maken (op de pagina Netwerktaken).

  2. Selecteer op de pagina Type netwerkverbinding de optie Verbinding met het Internet maken.

  3. Kies op de pagina Voorbereidingen de optie Ik wil handmatig een verbinding instellen.

  4. Kies op de pagina Internet-verbinding de optie Verbinding maken via een inbelmodem.

  5. Voer op de pagina Naam van de verbinding de naam van de verbinding in, bijvoorbeeld SPC Externe verbinding.

  6. Voer op de pagina Te kiezen telefoonnummer het telefoonnummer in van de PSTN-lijn die is aangesloten op de PSTN-modem.

  7. Kies op de pagina Beschikbaarheid van verbinding of deze verbinding beschikbaar moet zijn voor alle gebruikers.

  8. Voer op de pagina Informatie over Internet-account de volgende gegevens in:

    - Gebruikersnaam: SPC

    - Wachtwoord: wachtwoord (standaard)

    - Bevestig wachtwoord: wachtwoord

    De pagina De wizard Nieuwe verbinding verschijnt.

  9. Klik op de knop Voltooien om de inbelverbinding op de computer op te slaan.



Wijzig de standaardcode en noteer de nieuwe code. Vanderbilt is niet in staat deze nieuwe code te achterhalen. Als codes zijn vergeten, kunt u dit alleen verhelpen door het systeem terug te zetten op de standaardinstellingen. Hierbij gaan alle geprogrammeerde instellingen verloren. U kunt de programmeerde instellingen herstellen als er een back-up beschikbaar is.

De inbelverbinding activeren:

  • Klik op het pictogram op de pagina Configuratiescherm > Netwerkverbindingen.

    De computer maakt een gegevensoproep naar de PSTN-lijn die is aangesloten op de SPC PSTN-module.

    De SPC PSTN-module beantwoordt de inkomende gegevensoproep na het ingestelde aantal rings en brengt een IP-koppeling tot stand met de externe computer.

    Het SPC-systeem wijst automatisch een IP-adres toe aan de externe pc.



In sommige versies van Windows verschijnt een dialoogvenster met een opmerking over de Windows-certificering. Vanderbilt vindt het acceptabel om door te gaan. Neem contact op met uw netwerkbeheerder of een technicus van Vanderbilt als u vragen hebt.

Het IP-adres ophalen:

  1. Klik met de rechtermuisknop op het pictogram Inbelverbinding.

  2. Klik de tab Details aan.

    Het IP-adres wordt weergegeven als het IP-adres van server.

  3. Voer dit IP-adres in de adresbalk van de browser in en klik.

  4. Wanneer het pictogram van de inbelverbinding wordt weergegeven in de taakbalk van de computer, opent u de browser en voert u het IP-adres van de SPC in.

    De aanmeldpagina van de browser verschijnt.



Zie de Help-informatie als u op een ander besturingssysteem een inbelverbinding wilt instellen.
