Adressage du X-BUS

Les indications contenues dans cette section vous permettent de configurer, localiser et surveiller les transpondeurs, les claviers et les zones consécutives. Vous pouvez également accéder aux paramètres X-BUS – comme le type, les temps de communication et les nouvelles tentatives – à l’aide de ce menu.

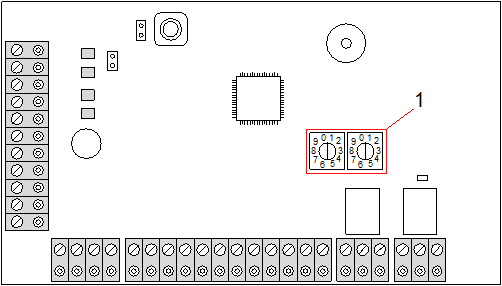

Les illustrations ci-dessous montrent l’emplacement des interrupteurs rotatifs, chaque interrupteur rotatif ayant une flèche pointant vers un chiffre l’identifiant (dans l’exemple : 3 et 8). L’interrupteur droit correspond au chiffre des unités et l’interrupteur gauche au chiffre des dizaines. Dans l’illustration ci-dessous, le transpondeur est identifié par le nombre 38.

Roues codeuses d’adressage

Numéro	Description
1	Interrupteurs rotatifs identifiant le transpondeur comme n° 38.

Pour un système avec adressage automatique, les transpondeurs et les claviers appartiennent à la même tranche de numérotation. Par exemple, les transpondeurs et les claviers sont automatiquement numérotés 01, 02, 03, etc. par le contrôleur dans l’ordre de leur détection, c’est-à-dire en fonction de leur position relative par rapport au contrôleur. Dans cette configuration, les zones sont affectées à chaque transpondeur d’entrée.

Les transpondeurs adressés automatiquement ne sont pas pris en charge par SPC41xx.
