Câblage d’un transpondeur en branche

Le câblage de l’interface X-BUS avec 8 bornes 1A/1B à 4A/4B permet la connexion d’un transpondeur en branche supplémentaire.

Si la branche n’est pas utilisée, les bornes 1A/1B servent alors à se connecter au transpondeur/clavier suivant. Les bornes 3A/3B et 4A/4B ne sont alors pas utilisées.

Les modules suivants prennent en charge le câblage d’un transpondeur en branche (bornes supplémentaires 3A/B et 4A/B) :

• Transpondeur 8 entrées, 2 sorties

• Transpondeur 8 sorties

• Module d’alimentation / transpondeur

• Transpondeur sans fil

• Transpondeur 2 portes

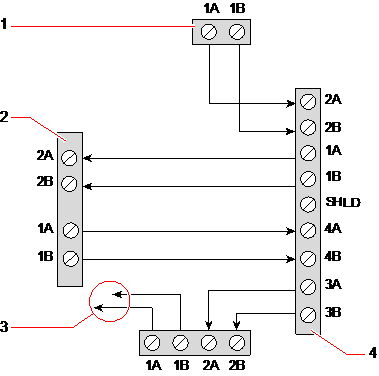

Câblage d’un transpondeur en branche

Numéro	Description
1	Transpondeur précédent
2	Transpondeur connecté à la branche
3	Transpondeur suivant
4	Transpondeur sans branche
