Configuration en étoile et multipoint
|
REMARQUE : voir Exemples de câblage correct, Exemples de câblage incorrect et Blindage avant de commencer l’installation. |
Les méthodes de câblage en étoile et multipoint permettent de conserver les fils existants à l’aide de câbles 4 conducteurs posés dans les petits bâtiments (généralement les maisons) générant un faible bruit électrique. Ces méthodes de câblage sont limitées aux spécifications ci-dessous :
|
SPC42xx/SPC43xx |
SPC52xx/SPC53xx/SPC63xx |
|
|---|---|---|
|
Max. transpondeurs/claviers |
8 |
16 (8 par port X-BUS) |
|
Longueur totale de câble |
200 m |
200 m |
|
REMARQUE : la performance du câblage en étoile ou multipoint est limitée compte tenu de l’absence de conditions optimales pour la caractéristique du bus RS-485 (qualité du signal réduite due au montage de plusieurs récepteurs/transmetteurs en parallèle avec des résistances d’extrémité non équilibrées). |
Configuration en étoile
|
REMARQUE : tous les transpondeurs/claviers sont équipés d’un cavalier de terminaison par défaut. En configuration étoile, il est impératif de retirer ces cavaliers. |
En configuration étoile, les transpondeurs ont une liaison de retour vers le même port X-BUS sur le contrôleur SPC. En fonction du type de contrôleur, il peut y avoir deux ports (1A/1B, 2A/2B), mais un seul port (1A/1B) est utilisé sur chaque clavier ou transpondeur.
En cas de coupure du X-BUS, seul le port est déconnecté et tous les autres transpondeurs et détecteurs continuent d’être surveillés. En cas de court-circuit sur le câble, tous les transpondeurs sont désactivés.

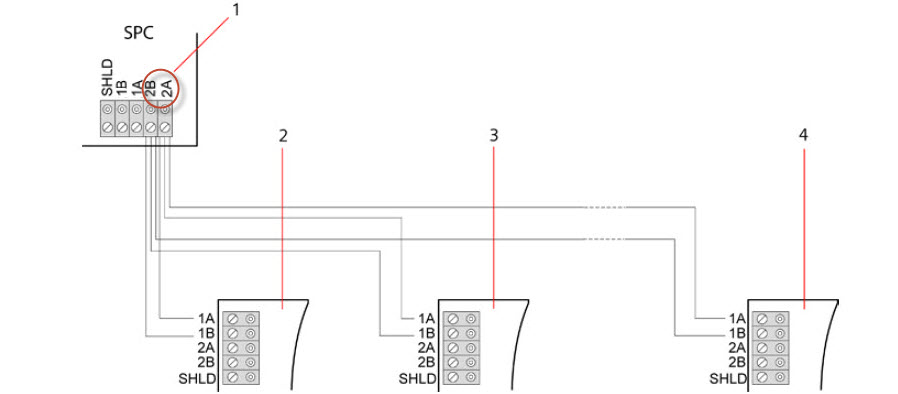

Configuration en étoile
Configuration en étoile 2
|
Numéro |
Description |
|---|---|
|
1 |
Contrôleur SPC |
|
2-4 |
Transpondeurs |
Configuration multipoint
|
REMARQUE : tous les transpondeurs/claviers sont équipés d’un cavalier de terminaison par défaut. En configuration multipoint, il est impératif de retirer ces cavaliers, à l'exception de celui correspondant au dernier clavier ou transpondeur. |
Dans une configuration multipoint, les transpondeurs utilisent le même canal de communication : chaque transpondeur est relié au suivant et tous utilisent le même canal d’entrée. Voir la configuration multipoint dans la deuxième illustration.
En cas de coupure du X-BUS, tous les transpondeurs et détecteurs en amont du défaut continuent d’être surveillés. En cas de court-circuit sur le câble, tous les transpondeurs sont désactivés.

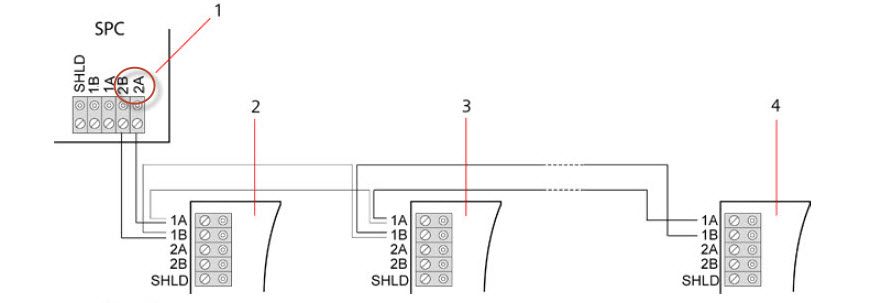

Configuration multipoint
Configuration multipoints 2
|
Numéro |
Description |
|---|---|
|
1 |
Contrôleur SPC |
|
2-4 |
Transpondeurs |
