Connexion GSM

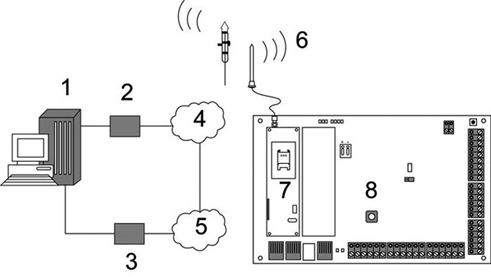

Connexion GSM

1

PC distant avec navigateur

2

Modem GSM

3

Modem RTC

4

Réseau GSM

5

Réseau RTC

6

Antenne externe

7

Modem GSM

8

Contrôleur SPC

Il est possible d’accéder au serveur Web sur le contrôleur via une connexion distante sur le réseau GSM. Un module GSM (avec une carte SIM) doit être connecté sur le contrôleur comme indiqué ci-dessus pour permettre l’accès à distance au SPC. L’option de transmission de données doit être activée sur la carte SIM et le numéro de donnée doit être utilisé.

Sur le côté distant de la connexion, l’utilisateur doit avoir un modem RTC ou GSM installé sur un PC équipé d’un navigateur. Si un modem RTC est installé, il doit être connecté à une ligne RTC fonctionnelle.

Pour accéder à distance à la centrale :

  1. Installez un modem GSM sur le contrôleur (voir l’instruction d’installation correspondante).

  2. Utilisez le mode de programmation Paramétrage à partir du clavier et configurez le modem (principal ou secours) pour répondre à un appel entrant.

  3. Sur le clavier, allez sur le menu suivant : PARAMÉTRAGE > COMMUNICATION > MODEMS, et sélectionnez les paramètres listés :

    VALIDER MODEM

    Activez l’option MODEM VALIDE.

    TYPE

    Affiche le type de modem (GSM).

    CODE PAYS

    Sélectionnez le code pays adapté.

    MODE RÉPONSE

    Sélectionnez une option de réponse aux appels entrants ou de ne jamais répondre aux appels entrants.

Sous Windows XP :

  1. Ouvrez l’Assistant nouvelle connexion en allant sur Centrale > Connexions réseau > Créer de nouvelles connexions (dans la fenêtre Tâches du réseau).

  2. Dans la fenêtre Type de connexion réseau, sélectionnez Établir une connexion à Internet.

  3. Dans la fenêtre En cours de préparation, choisissez Configurer ma connexion manuellement.

  4. Dans la fenêtre Connexion Internet, choisissez Se connecter en utilisant un modem d’accès à distance.

  5. Dans la fenêtre Nom de la connexion, saisissez le nom de la connexion, par exemple Connexion à distance SPC.

  6. Dans la fenêtre Numéro de téléphone à composer, saisissez le numéro de téléphone de la ligne GSM connectée au modem GSM.

  7. Dans la fenêtre Disponibilité de la connexion, indiquez si cette connexion est disponible pour tous les utilisateurs.

  8. Dans la fenêtre Information de compte Internet, entrez les données suivantes :

    – Nom d’utilisateur : SPC

    – Mot de passe : password

    – Confirmez le mot de passe : password

    La page Fin d’exécution de l’assistant nouvelle connexion s’affiche.

  9. Cliquez sur Terminer pour enregistrer la connexion par modem sur le PC.

Pour activer la connexion d’accès à distance :

  • Cliquez sur l’icône située sur la page Centrale > Connexions réseau.

    Le PC effectue un appel de données sur la ligne GSM connectée au module SPC GSM.

    Le module SPC GSM répond à l’appel de données après le nombre défini de sonneries et établit une liaison IP avec l’ordinateur distant.

    Le système SPC affecte automatiquement une adresse IP au PC distant.



Pour certains systèmes d’exploitation Windows, une boîte de dialogue relative à la certification Windows est affichée. Vanderbilt considère qu’il est possible de continuer. Pour toute question, adressez-vous à l’administrateur réseau ou à un technicien Vanderbilt.

Pour obtenir cette adresse IP :

  1. Faites un clic droit sur l’icône de numérotation.

  2. Cliquez sur l’onglet Détails.

    L’adresse IP s’affiche en tant qu’adresse IP du serveur.

  3. Saisissez cette adresse IP dans la barre d’adresse du navigateur et cliquez.

  4. Lorsque l’icône de connexion par modem s’affiche sur la barre des tâches du PC, ouvrez le navigateur et saisissez l’adresse IP du SPC.

    La page de connexion du navigateur s’affiche.



Pour établir une connexion par modem sur un autre système d’exploitation, consultez le menu d’aide du système d’exploitation concerné.
