Éditer une porte

Sélectionnez Configuration > Portes.

La liste des portes configurées s’affiche.
Cliquez sur le bouton Modifier.
Configurez les champs comme indiqué dans les fenêtres ci-dessous.

Entrées de porte

Chaque porte dispose de deux entrées avec deux fonctionnalités prédéfinies. Ces deux entrées – le détecteur de position et le bouton d’ouverture de la porte – peuvent être configurées.

Nom	Description
Zone	L’entrée de détecteur de position de porte peut aussi être utilisée pour les fonctions « intrusion ». Si l’entrée de détecteur de position de porte est utilisée pour les fonctions « intrusion », sélectionnez le numéro de zone auquel l’entrée est attribuée. Si le détecteur de position de la porte est utilisé uniquement pour la partie accès, l’option « NON AFFECTÉE » doit être sélectionnée. Si le détecteur de position de la porte est affecté à une zone d’intrusion, il peut être configuré comme une zone normale, mais uniquement avec des fonctionnalités limitées (par exemple, tous les types de zones ne peuvent pas être sélectionnés). Si un secteur ou le système est activé avec le lecteur de badge, l’entrée du détecteur de position de la porte doit être affectée à un numéro de zone et au secteur/système qui doit être activé.
Description (Web uniquement)	Description de la zone à laquelle est affecté le détecteur de position de la porte.
Type de zone (Web uniquement)	Type de zone pour la zone à laquelle le détecteur de position de porte est affecté (tous les types de zones ne sont pas disponibles).
Attributs zone (Web uniquement)	Les attributs de la zone à laquelle est affecté le détecteur de position de porte peuvent être modifiés.
Secteur (Web uniquement)	Le secteur auquel la zone et le lecteur de badge sont affectés. (Si le lecteur de badge est utilisé pour l’activation et la désactivation, ce secteur sera activé/désactivé.)
Position porte (web) Résistance fin de ligne DPS (claviers)	La résistance utilisée avec le détecteur de position de porte. Sélectionnez une résistance / une association de résistances.
DPS normalement ouvert	Indique si le bouton d’ouverture de porte est une entrée normalement ouverte ou non.
Retard du contact de porte (DPS)	Précise une durée (en secondes) pour retarder le contact de porte.
Libération porte (Web) DRS RES.FIN LIGN (claviers)	La résistance utilisée avec le bouton d’ouverture de porte. Sélectionnez une résistance / une association de résistances.
DRS normalement ouvert	Indique si le bouton d’ouverture de porte est une entrée normalement ouverte ou non.
DRS sur front	Définit l’option de libération de la porte pour ne permettre qu’une utilisation unique momentanée.
Pas de DRS (Web uniquement)	Sélectionnez pour ignorer le DRS. Si un DC2 est utilisé sur la porte, cette option DOIT être sélectionnée. Si elle n’est pas sélectionnée, la porte s’ouvrira.
Localisation du Lecteur (Entrée/Sortie) (Web uniquement)	Sélectionnez l’emplacement des lecteurs d’entrée et de sortie.
Formats de lecture (web) INFO LECTEUR (claviers)	Affiche le format du dernier badge lu avec chaque lecteur configuré.

Chaque numéro disponible peut être attribué à une zone, mais l’affectation n’est pas déterminée. Si le numéro 9 est affecté à une zone, celle-ci et un transpondeur d’entrée avec l’adresse 1 sont connectés au X-BUS (qui utilise les numéros de zones compris entre 9 et 16). La zone affectée à partir du contrôleur double porte est déplacée vers le prochain numéro disponible. La configuration est adaptée en conséquence.

Attributs de porte

Si aucun attribut n’est actif, on peut utiliser une carte en cours de validité.

Attribut	Description
Badge inutilisé	Le badge est bloqué provisoirement.
Groupe de portes	Utilisé lorsque plusieurs portes sont assignées au même secteur ou quand les fonctionnalités antipassback, gardien ou interverrouillage sont requises.
Badge et code	L’accès est possible seulement avec un badge et un code PIN.
Code PIN seulement	Un code PIN est requis. Le badge n’est pas accepté.
Code PIN ou Badge	L’accès est possible seulement avec un badge ou un code PIN.
Code pour sortir	Code requis sur le lecteur de sortie. La porte doit posséder un lecteur d’entrée et un lecteur de sortie.
Code pour MES/MHS	Le code PIN est requis pour armer (MES) ou désarmer (MHS) le secteur lié. Le badge doit être présenté avant de saisir le code.
MHS à l’extérieur (navigateur)	Le secteur sera mis à l’arrêt lorsqu’un badge est présenté sur le lecteur d’entrée.
MHS à l’intérieur (navigateur)	Le secteur sera mis à l’arrêt lorsqu’un badge est présenté sur le lecteur de sortie.
Accès si MES	L’accès est autorisé si le secteur est en MES et que la porte est de type zone d’alarme ou zone d’entrée.
Déverrouillage par double badge	La porte se déverrouille et reste déverrouillée en cas de double passage de badge. Pour réinitialiser l’état de la porte, un double passage de badge doit être effectué à la sortie. Cette option ne peut pas être utilisée avec les options de paramètres.
MES à l’extérieur (navigateur)	Le secteur sera mis en surveillance lorsqu’un badge est présenté deux fois sur le lecteur d’entrée.
MES sur lecteur de sortie	Le secteur sera mis en surveillance lorsqu’un badge est présenté deux fois sur le lecteur de sortie.
Forcer MES totale	Si l’utilisateur possède les droits correspondants, il peut forcer le réglage du lecteur d’entrée.
Urgence	La porte est déverrouillée automatiquement en cas de détection d’un incendie dans le secteur attribué.
Évacuat. globale	Un incendie dans un secteur quelconque déverrouille la porte.
Escorte	La fonction Escorte permet à des détenteurs de badge à accès privilégié d’escorter d’autres détenteurs de badge à travers certaines portes. Quand cette fonction est appliquée à une porte, un badge avec des « droits d’escorte » doit être présenté en premier, puis les autres détenteurs de badge ne possédant pas ce privilège peuvent ouvrir cette même porte. Le délai entre la présentation du badge d’escorte et celle du badge normal est configuré pour chacune des portes.
Anti-passback*	La fonction antipassback (protection physique) doit être activée sur la porte. Toutes les portes doivent posséder un lecteur d’entrée et un lecteur de sortie, et doivent faire partie d’un groupe de portes. Dans ce mode, les détenteurs de badge doivent utiliser leur badge pour entrer et sortir d’un espace défini par un groupe de portes. Si un détenteur de badge valide présente son badge pour entrer dans un espace mais qu’il ne le présente pas pour en sortir, il viole les règles d’antipassback. La prochaine fois qu’il tentera de pénétrer dans le même espace, une alarme d’antipassback réelle est déclenchée, l’empêchant ainsi d’entrer dans le groupe de portes.
Antipassback soft*	Les violations des règles d’antipassback sont seulement journalisées. Toutes les portes doivent posséder un lecteur d’entrée et un lecteur de sortie, et doivent faire partie d’un groupe de portes. Dans ce mode, les détenteurs de badge doivent utiliser leur badge pour entrer et sortir d’un espace défini par un groupe de portes. Si un détenteur de badge valide présente son badge pour entrer dans un espace mais qu’il ne le présente pas pour en sortir, il viole les règles d’antipassback. La prochaine fois qu’il tentera de pénétrer dans le même groupe de portes, une alarme d’antipassback logiciel est déclenchée. Cependant, le détenteur de badge pourra entrer dans ce groupe de portes.
Gardien*	La fonction Gardien permet à un détenteur de badge ayant le privilège de gardien (le gardien) d’accompagner dans une pièce d’autres détenteurs de badge n’ayant pas ce privilège. Le gardien doit pénétrer dans une pièce en premier. Les autres personnes ne sont autorisées à entrer dans la pièce que si le gardien s’y trouve déjà. Le gardien n’est pas autorisé à quitter la pièce tant qu’il reste un non-gardien.
Buzzer porte	Le buzzer monté sur la carte de circuit imprimé du contrôleur de porte retentit en cas d’alarme sur une porte.
Ignorer les portes forcées	L’ouverture forcée d’une porte est ignorée.
Group. Interver. * (navigateur)	Une seule porte d’un seul secteur peut être ouverte à la fois. Groupe Portes requis.
Préfixe de MES	Utilisation des touches (A, B, * ou #) en préfixe pour armer le système

* Groupe Portes requis.

Timers porte

Tempo	Min.	Max.	Description
Accès accordé	1 s	255 s	Durée pendant laquelle la porte reste ouverte après que l’accès est autorisé.
Accès refusé	1 s	255 s	Durée après laquelle le contrôleur sera de nouveau prêt, après un événement invalide.
Porte ouverte	1 s	255 s	Temps avant lequel la porte doit être fermée pour éviter une alarme « Porte ouverte trop longtemps ».
Porte restée ouverte	1 min	180 min	Temps avant lequel la porte doit être fermée pour éviter une alarme « Porte laissée ouverte ».
Extension de temps	1 s	255 s	Temps additionnel après avoir autorisé l’accès à un badge disposant d’un attribut d’extension de temps.
Escorte	1 s	30 s	Durée pendant laquelle, après avoir présenté un badge avec un attribut Escorte en accompagnement d’un utilisateur sans droit d’escorte, il est possible de franchir la porte.

Calendrier porte

Porte verrouillée	Sélectionnez un calendrier pour verrouiller la porte pendant la durée configurée. Aucun badge/code ne sera accepté pendant cette période.
Porte verrouillée	Sélectionnez un calendrier pour déverrouiller la porte. La porte sera déverrouillée pendant la durée configurée.

Déclencheurs de porte

Déclencheur	Description
Déclenchement qui déverrouillera momentanément la porte	Si le déclenchement affecté est activé, la porte se déverrouillera pendant une période définie avant de se verrouiller à nouveau.
Déclencheur qui verrouille la porte	Si le déclencheur affecté est activé, la porte est verrouillée. Aucun badge/code n’est accepté.
Déclencheur qui déverrouille la porte	Si le déclencheur affecté est activé, la porte est déverrouillée. Aucun badge/code n’est nécessaire pour ouvrir la porte.
Déclencheur qui affecte un mode normal à la porte	Si le déclencheur affecté est activé, la porte revient en fonctionnement normal. Cela permet d’annuler le verrouillage/déverrouillage de la porte. Un badge est nécessaire pour ouvrir la porte.

Interverrouillage de portes

La fonction Interverrouillage de portes empêche les autres portes d’un groupe d’interverrouillage de s’ouvrir si l’une quelconque des portes du groupe est ouverte.

Ci-dessous figure un exemple de la manière dont cette fonction est utilisée :

Dans les systèmes d’entrée à double porte utilisés dans certains bâtiments et banques. Généralement, des boutons-poussoirs ou des lecteurs de badge sont utilisés pour obtenir l’accès, et des LED rouges et vertes indiquent si la porte peut être ouverte ou pas.
Dans les zones techniques de DAB qui relient plusieurs portes de DAB. Typiquement, outre la porte qui donne accès à la zone, toutes les portes de DAB doivent être interverrouillées.

Pour créer un groupe de portes :

Créer un Groupe de portes. Voir Éditer une porte.
Définissez l’attribut Interverrouillage pour les portes concernées dans le groupe. Voir Éditer une porte.
Configurez une sortie de porte pour pouvoir utiliser l’interverrouillage de portes. Cette sortie s’active pour toutes les portes du groupe d’interverrouillage lorsqu’une porte appartenant au groupe est ouverte, y compris la porte ouverte elle-même.
Cette sortie peut par exemple être connectée à un voyant ou une LED rouge pour signaler que la porte ne peut pas être ouverte et, dans le cas inverse, à un voyant ou une LED vert.

Pour configurer une sortie pour l’interverrouillage de portes.

En mode paramétrage, sélectionnez Configuration > Hardware > X-Bus > Transpondeurs.
Sur la page Configuration transpondeur, cliquez sur le bouton Changer de type pour la sortie requise.

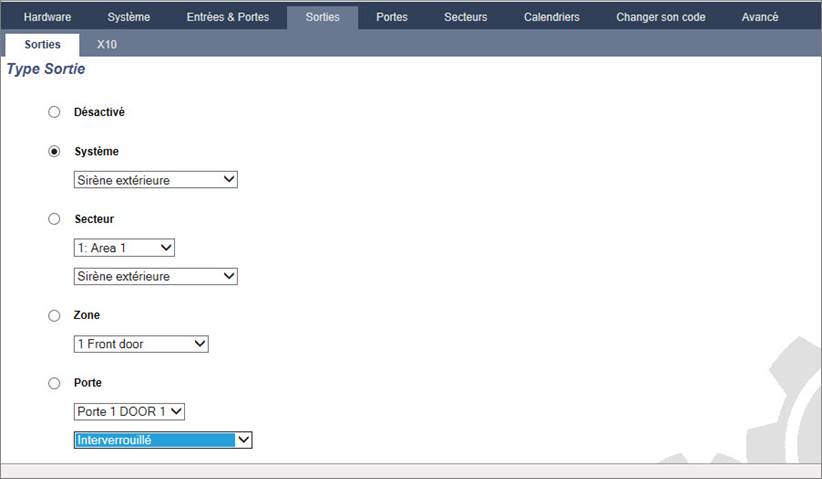

Sélectionnez Porte comme type de sortie.
Sélectionnez la porte requise et Interverrouillé comme type de sortie.
