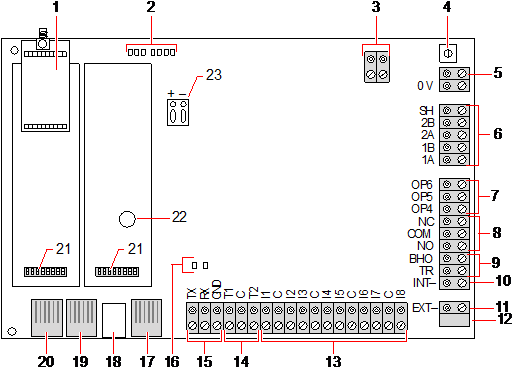

La carte mère de la centrale peut être équipée en usine d’un module radio utilisable avec les capteurs radio (868 MHz).

Ces 7 LED indiquent l’état de plusieurs paramètres système décrits dans LED d’état du contrôleur.

Un signal de référence d’horloge peut aussi être appliqué à ce connecteur deux broches pour garantir la précision du temps système.

Connectez-vous à la référence d’horloge CN17 sur le SPCP355.300 Smart PSU.

• Pour réinitialiser le contrôleur :

  – Appuyez une fois sur cet interrupteur.

• Pour restaurer la configuration par défaut et redémarrer la centrale :

  – Maintenez pressé le bouton jusqu’à ce qu’on vous demande si vous désirez une réinitialisation aux valeurs d’usine par défaut.

  – Sélectionnez OUI pour rétablir les valeurs d’usine par défaut.

Avertissement : le fait d’attribuer à la centrale les paramètres d’usine par défaut supprime tous les fichiers de configuration, y compris les sauvegardes, enregistrés sur la centrale. Toutes les isolations et les inhibitions sont également supprimées. Nous vous recommandons de sauvegarder votre configuration sur un PC avant d’attribuer les valeurs par défaut à la centrale.

Remarque : cette fonction n’est pas disponible si le mode verrouillage installateur est actif.

Cette borne n’est pas nécessaire et ne doit pas être connectée.

Bus de communication du SPC utilisé pour mettre les transpondeurs en réseau dans le système. Pour plus d'informations, consultez la rubrique Câblage de l’interface X-BUS.

Les bornes 1B et 1A doivent être connectées aux bornes 2B et 2A du transpondeur d’E/S SPCP355.300, respectivement.

Ces deux terminaux, 2A et 2B, doivent être connectés respectivement sur les terminaux 2A et 2B du transpondeur suivant du X-BUS.

Les sorties OP4, OP5 et OP6 sont des sorties 12 V résistives à collecteur ouvert avec un courant nominal de 300 mA.

La charge OP4 doit être connectée au SPCP355.300 Smart PSU.

Le contrôleur SPC possède un relais de commutation unipolaire de 1 A, utilisable pour alimenter la sortie de flash sur la sirène externe.

Les sorties BHO (Bell Hold Off = Retenue de sirène), TR (Tamper Return = Retour antieffraction) et EXT sont utilisées pour connecter une sirène extérieure au contrôleur. Pour plus d'informations, consultez la rubrique Câblage d’un buzzer interne.

La borne INT- permet de connecter des périphériques internes tels qu’un buzzer interne. L’alimentation du buzzer interne doit être connectée au SPCP355.300 Smart PSU.

La borne Ext- est utilisée pour se connecter à des périphériques externes, tels qu’une sirène externe. L’alimentation de la sirène externe doit être connectée au SPCP355.300 Smart PSU.

ne pas utiliser.

Le contrôleur dispose de 8 entrées de zone intégrées qui peuvent être surveillées à l’aide de différentes configurations de supervision. Ces configurations peuvent être programmées à partir du système. La configuration par défaut est Fin de ligne double (DEOL) en utilisant des valeurs de résistance de 4k7. Pour plus d'informations, consultez la rubrique Câblage des entrées de zone.

La centrale possède deux bornes supplémentaires d’entrée antieffraction servant à connecter des dispositifs antisabotage supplémentaires pour augmenter la protection. Ces bornes doivent être mises en court-circuit lorsqu’elles ne sont pas utilisées.

Le bornier de connexion port série 2 (TX, RX, GND) peut être utilisé pour s’interfacer avec un modem externe ou un programme de terminal PC. Le port série 2 partage un canal de communication avec le modem de secours. Si un modem de secours est installé, assurez-vous qu’aucun périphérique n’est connecté à ce port série.

Les deux LED Ethernet indiquent le statut de la connexion Ethernet. La LED gauche indique l’activité des données sur le port Ethernet ; la LED droite indique que le lien Ethernet est actif.

L’interface Ethernet permet le raccordement du contrôleur à un PC afin de pouvoir programmer le système.

L’interface USB est utilisée pour accéder à la programmation du navigateur ou un programme de terminal.

Le port série RS232 peut être utilisé pour s’interfacer avec un modem externe ou un programme de terminal PC. Le port série 2 partage un canal de communication avec le modem de secours. Si un modem de secours est installé, assurez-vous qu’aucun périphérique n’est connecté à ce port série.

Le port série RS232 peut être utilisé pour s’interfacer avec un appareil de protocole X10.

Un module principal (emplacement gauche) et un module de secours (emplacement droit) peuvent être raccordés sur le contrôleur. Ces modules peuvent être un modem GSM ou un modem RTC qui augmentent les possibilités de communication. Le modem de secours ne doit pas être connecté si le port série 2 est raccordé à un modem externe ou à un autre périphérique.

Batterie pour horloge en temps réel (HTR).

Entrée 12 V d’A1 sur le SPCP355.300 Smart PSU.
