Información sobre el teclado Comfort

El teclado Comfort es una interfaz de usuario montada en la pared que permite:

• A los técnicos programar el sistema a través de los menús de programación del técnico (protegidos con clave) y armar/desarmar el sistema; un usuario puede controlar el sistema a diario.

• A los usuarios acceder a los menús de programación para usuarios (protegidos con clave) y ejecutar procesos operacionales (armado/desarmado) en el sistema. (Consulte Manual de usuario SPC620/623 para obtener más información sobre la programación de usuarios)

El SPCK620 está equipado con teclas programables y una amplia pantalla LCD, lo que facilita su manejo. Sus funciones se pueden mejorar con un módulo de expansión de interruptor de llave SPCE110 ó un módulo de expansión de indicación SPCE120.

El SPCK623 está equipado con un lector de tarjeta de proximidad (125 kHz EM 4102) para un acceso más fácil del usuario, teclas programables, una amplia pantalla LCD y soporte de ayuda vocal. Sus funciones se pueden mejorar con un módulo de expansión de interruptor de llave SPCE110 ó un módulo de expansión de indicación SPCE120.

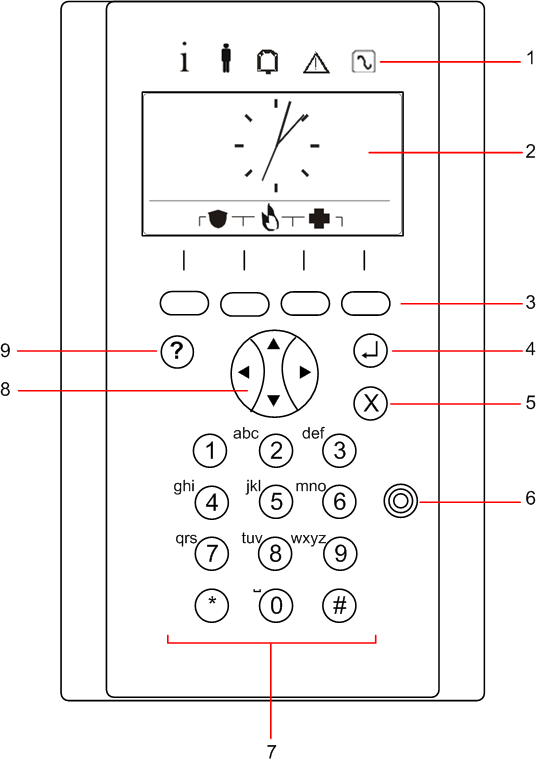

Número	Nombre	Descripción
1	LED indicadores de estado	Los LED indicadores de estado proporcionan información acerca del estado actual del sistema, según se describe en Descripción de LED.
2	Pantalla LCD	La pantalla del teclado muestra todos los mensajes de alerta y de advertencia, además de proporcionar una interfaz visual para la programación del sistema (sólo programación de técnico). (Consulte Priorización de mensajes en pantalla). Se pueden configurar las condiciones en las que se produce la retroiluminación de la pantalla.
3	Teclas de función programables	Teclas sensibles al contexto que permiten desplazarse por los menús y la programación.
4	Tecla Enter	Confirmar pantalla o entrada.
5	Tecla de menú Atrás	Volver al menú. Restablecer los zumbadores, las sirenas y las alarmas de la memoria.
6	Área del receptor de dispositivo en proximidad	Sólo SPCK 623: Si el teclado incluye un receptor de dispositivos de proximidad, los usuarios deberán presentar el mando Portable ACE a una distancia de un 1 cm sobre esta área.
7	Teclas alfanuméricas	El teclado alfanumérico permite la entrada tanto de datos numéricos como de texto durante la programación. Los caracteres alfabéticos se seleccionan pulsando la cantidad de veces adecuada las teclas correspondientes. Para alternar entre mayúsculas y minúsculas, pulse la tecla de almohadilla (#). Para introducir un carácter numérico, mantenga pulsada la tecla correspondiente durante 2 segundos.
8	Tecla multifunción de navegación	Navegación a través de menús y para desplazarse por los mensajes de alerta. (Consulte Priorización de mensajes en pantalla.)
9	Tecla de información	Muestra información.

Priorización de mensajes en pantalla

Los mensajes de problemas y las alertas se muestran en el teclado en el siguiente orden:

• Zona

  – Alarmas

  – Tamper

  – Problema

• Alertas de partición

  – Fallo al armar

  – Tiempo de espera de entrada

  – Tamper de código

• Estado sistema

  – Red CA

  – Batería

  – Fallo fuente alimentación

  – Fallo Aux.

  – Fusible sirena exterior

  – Fusible sirena interior

  – Tamper de sirena

  – Tamper de carcasa

  – Tamper auxiliar 1

  – Tamper auxiliar 2

  – Interferencia vía radio

  – Fallo módem 1

  – Línea módem 1

  – Fallo módem 2

  – Línea módem 2

  – Fallo comunicación

  – Pánico usuario

  – Fallo cable X-BUS

  – Fallo comunicación X-BUS

  – Fallo CA X-BUS

  – Fallo batería X-BUS

  – Fallo fuente alimentación X-BUS

  – Fallo fusible X-BUS

  – Fallo tamper X-BUS

  – Fallo antena X-BUS

  – Interferencia vía radio X-BUS

  – Pánico X-BUS

  – Incendio X-BUS

  – Alarma médica X-BUS

  – Enlace fuente alimentación X-BUS

  – Tamper de salida X-BUS

  – Bajo voltaje X-BUS

  – Restauración de técnico requerida

  – Autoarmado

• Información del sistema

  – Zonas en prueba

  – Zonas abiertas

  – Estado de partición

  – Batería baja (detector)

  – Sensor perdido

  – Batería baja de la APR*

  – APR* perdida

  – Test de APR* retrasado

  – Cámara fuera de línea

  – Batería baja mando

  – Sobrecorriente X-BUS

  – Nombre del instalador

  – Teléfono del instalador

  – Técnico habilitado

  – Fabr. habilitado

  – Reiniciar

  – Fallo de hardware

  – Sobrecorriente Aux.

  – Batería baja

  – Enlace Ethernet

  – Nombre del sistema

*Una APR solo es compatible con Kit SiWay RF (SPCW110, 111, 112, 114 ).
