X-BUS Adressering

Expandere, betjeningspaneler og efterfølgende zoner kan konfigureres, findes og overvåges ifølge forklaringerne i dette afsnit. X-BUS indstillinger såsom Type, Kommunikationstider og Antal Forsøg er også tilgængelige i denne menu.

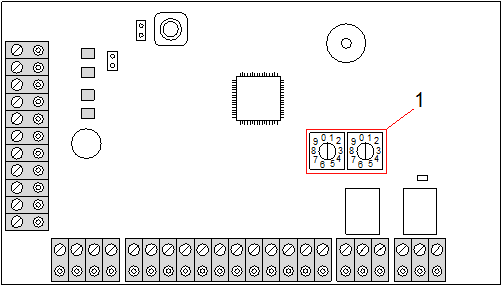

Nedenstående figurer viser placeringen af drejekontakter, og hver enkelt drejekontakt med et pilesymbol, der peger mod et tal til identifikation (dvs. 3, 8). Den højre kontakt er tallet på enernes plads, og den venstre kontakt er tallet på 10’ernes plads for enheden. Expanderen i figuren nedenfor er identificeret som 38.

Drejekontakter

Nummer	Beskrivelse
1	Drejekontakter der identificerer expanderen som 38.

I et system med automatisk adressering hører ekspandere og betjeningspaneler til den samme nummereringssekvens. For eksempel bliver ekspandere og betjeningspaneler automatisk nummereret 01, 02, 03 osv. af centralen i den rækkefølge, hvori de er registreret, f.eks. dens pågældende placering på centralen. I denne konfiguration tildeles zoner til hver enkelt indgangs expander.

Automatisk adresserede expandere understøttes ikke af SPC41xx.
