Om Komfort-betjeningspanelet

Komfort-betjeningspanelet er en vægmonteret brugerflade, som giver:

  • Teknikerne mulighed for at programmere systemet via Tekniker Programmerings menuer (beskyttet med adgangskode) og til at tilkoble/frakoble systemet; en bruger kan styre systemet på dag til dag basis.

  • Brugere mulighed for at indtaste Bruger Programmerings menuer (beskyttet med adgangskode), og til at udføre driftsprocedurer (tilkoble/frakoble) på systemet. (Se SPC620/623 Brugermanual for flere oplysninger om Bruger Programmering)

SPCK620 er udstyret med funktionstaster og et stort grafisk LCD-display for let betjening. Funktionaliteten kan forbedres med nøglekontakt expander SPCE110 eller indikations expander SPCE120.

SPCK623 er udstyret med en kortlæser (125 kHz EM 4102) for brugervenlig adgang, funktionstaster, stort grafisk LCD-display og stemmeguide. Funktionaliteten kan forbedres med nøglekontakt expander SPCE110 eller indikations expander SPCE120.

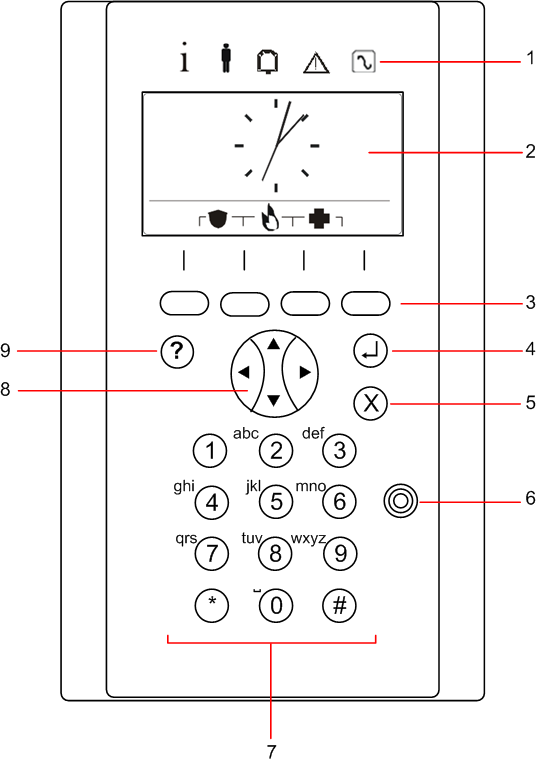

Nummer

Navn

Beskrivelse

1

LED-statusindikatorer

LED-statusindikatorerne giver oplysninger om systemets aktuelle status, som det forklares i LED beskrivelse.

2

LCD display

Betjeningspanelet viser alle varsler og advarselsmeddelelser og giver en visuelt brugerflade til programmering af systemet (kun tekniker programmering). (Se Prioritering af meddelelser på displayet.) Det er muligt at indstille betingelserne for, hvornår baggrundslyset tændes på displayet.

3

Funktionstaster

Kontekstafhængige taster til at navigere gennem menuer/programmering.

4

Tasten Enter

Bekræfter displayet eller indtastningen.

5

Tasten Tilbage

Går tilbage i menuen.

Nulstiller buzzere, sirener og alarmer i hukommelsen.

6

Område for kortlæsermodtager

Kun for SPCK 623: Hvis betjeningspanelet er monteret med en kortlæsermodtager, skal brugerne præsentere bærbare ACE Fob ind til 1 cm fra dette område.

7

Alfanumeriske taster

Det alfanumerisk tastatur giver mulighed for indtastning af både tekst og numerisk data under programmeringen. Alfabetiske tegn vælges ved at anvende det passende antal tastetryk. Tryk på tasten hash (#) for at skifte mellem store og små bogstaver. For indtastning af numerisk ciffer holdes den relevante tast nede i 2 sekunder.

8

Multifunktions navigationstast

Til navigation gennem menuer og til at rulle gennem varselsmeddelelser. (Se Prioritering af meddelelser på displayet.)

9

Informationstast

Viser oplysninger.

Prioritering af meddelelser på displayet

Problemmeddelelser og varsler vises på betjeningspanelet i følgende rækkefølge:

  • Zone

    - Alarmer

    - Sabotage

    - Problem

  • Område varsler

    – Fejl ved tilk.

    - Indgangstid gået

    – Kode sabotage

  • System Varsler

    – Elnet

    - Batteri

    – PSU fejl

    - Aux fejl

    - Ekstern sirene flash

    - Intern sirene flash

    – Sirene sabotage

    - Kabinet sabotage

    – Aux sabotage 1

    – Aux sabotage 2

    - Trådløs Jamming

    – Modem 1 fejl

    - Modem 1 linje

    – Modem 2 fejl

    - Modem 2 linje

    – Fejl ved kommunikation

    – Bruger panik

    - XBUS kabelfejl

    - XBUS kommunikationsfejl

    – XBUS elnet fejl

    - XBUS batteri fejl

    – XBUS strømforsyning fejl

    – XBUS sikr. fejl

    - XBUS sabotage fejl

    - XBUS antenne fejl

    - XBUS trådløs jamming

    - XBUS panik

    – XBUS brand

    – XBUS medical

    – XBUS strømforsyning link

    – XBUS udgangssabotage

    – XBUS Lav spænding

    – Tekniker afstilling påkrævet

    – Autoarm

  • Systemoplysninger

    – Zoner i test

    – Åbne zoner

    – Område tilstand

    – Lavt batteri (sensor)

    – Sensor mistet

    – WPA* lavt batteri

    – WPA* mistet

    – WPA*test overskredet tid

    – Kamera offline

    - Fob lavt batteri

    – Xbus overstrøm

    - Installatør navn

    - Installatør telefonnummer

    - Tekniker aktiveret

    – Producent aktiveret

    - Genstart

    - Hardware fejl

    – Aux overstrøm

    - Batteri lavt

    - Ethernet link

    - System navn

*En WPA er kun kompatibel med SiWay RF Kit (SPCW110, 111, 112, 114 ).
