Expandere

  1. Vælg Konfiguration > Hardware > X-Bus > Expandere.



    Med hensyn til navngivning og identificering:

    I ring-konfiguration er hver expander nummereret fortløbende fra den første (expander forbundet til 1A 1B på centralen) til den sidste (expander forbundet til 2A 2B på centralen).

    Eksempel for SPC63xx: Expandere, når nummererede fra 1 til 63, er tildelte zoner (i grupper på 8) i fortløbende identiteter på 1 til 512 (det største tal i zoneidentifikation er 512). Derfor har enhver expander, der er navngivet eller identificeret med et tal højere end 63, ikke nogen tildelte zoner.

  2. Klik på en af expander identifikationsparametrene for at få vist siden Expander Konfiguration.

  3. Konfigurer følgende felter:

    Beskrivelse

    For visning på enhedens LED.

    Volume Grænse

    Kun Audio Expander: Højtaler volumen for Audio Expander og satellitter (WAC 11). De er alle parallelforbundne. Bemærk, at højtaleren på WAC 11 har et potentiometer til finjustering af volumenen. Området er 0 min. - 7 maks. eller deaktiveret.

    Hjælpekanal

    Kun Audio Expander: Denne indstilling skal være aktiveret, hvis satellitter (WAC11) forbindes til denne expander.

    Bemærk: Hvis denne indstilling er aktiveret, sørger den for strømforsyning til satellit mikrofoner. Satellithøjttalerne er altid aktiveret uanset denne indstilling.

    Modstandsværdier (EOL)

    Vælg de korrekte modstandsværdier (standard: DEOL 4K7). Denne indstilling skal svare til den faktiske ledningsføring for indgangen på centralen eller expanderen. Se Ledningsføring af systemet.

    (Zone) Beskrivelse

    Giv en beskrivelse af tildelte zone.

    (Zone) Type

    Vælg zonetypen. Se Zone Attributter.

    Område

    Vælg området.

    Attributter

    Tildel attributter som ønsket. Se Zonetyper.

    Udgange/PSU udgange (Vises KUN for SPCP355.300 Smart PSU)

    Udgang

    Den nummererede udgang. Værdien i parentes svarer til den fysiske udgang på PSU-kortet.

    Beskrivelse

    Giv en beskrivelse af udgang.

    Ændre Type

    Ændr typen af udgang, om nødvendigt.

    Attributter

    Tildel attributter til udgangen.

    Test

    Test udgangen.

    Udgangs overvågning

    Vælg, hvilke udgange der skal overvåges.

    Bemærk: Parallel modstand, diode og påkrævet belastning skal anvendes, før denne funktion aktiveres. SPCP355.300 skal udføre en kalibrering før overvågningen begynder. Se Overvågede udgange for flere oplysninger.

    Kun Primært Batteri

    Afkryds denne boks, hvis der ikke er noget sekundært batteri sluttet til PSU’en

Når expandere tilføjes eller fjernes, skal du gå til Konfiguration > Hardware > X-BUS > Kabel Oversigt & Konfiguration.

Klik på Genkonfigurer for at implementere ændringerne.



Når du klikker på Fortsæt Genkonfigurering, bliver hele X-BUS genkonfigureret. Hvis en expander er offline, og der trykkes på tasten for genkonfigurering, forsvinder expanderen uden at give brugeren besked.

Genkonfigurering af X-BUS
  1. Vælg Konfiguration > Hardware > X-BUS > Kabel Oversigt & Konfiguration.

  2. Klik på Genkonfigurer.

    X-Bus Kabel Oversigt - Advarselsside vises.

  3. Klik på Fortsæt Genkonfigurering.

    X-BUS er blevet genkonfigureret.

    Hvis en expander er offline, og der trykkes på tasten for genkonfigurering, forsvinder expanderen uden at give brugeren besked.

Se også

Konfiguration af en Indikator Expander

Der er 2 mulige konfigurationstilstande for indikator expanderen:

  • Linket tilstand

  • Fleksibel tilst.

  1. Vælg Konfiguration > Hardware > X-Bus > Expandere.

  2. Klik på en af indikator identifikationsparametrene.

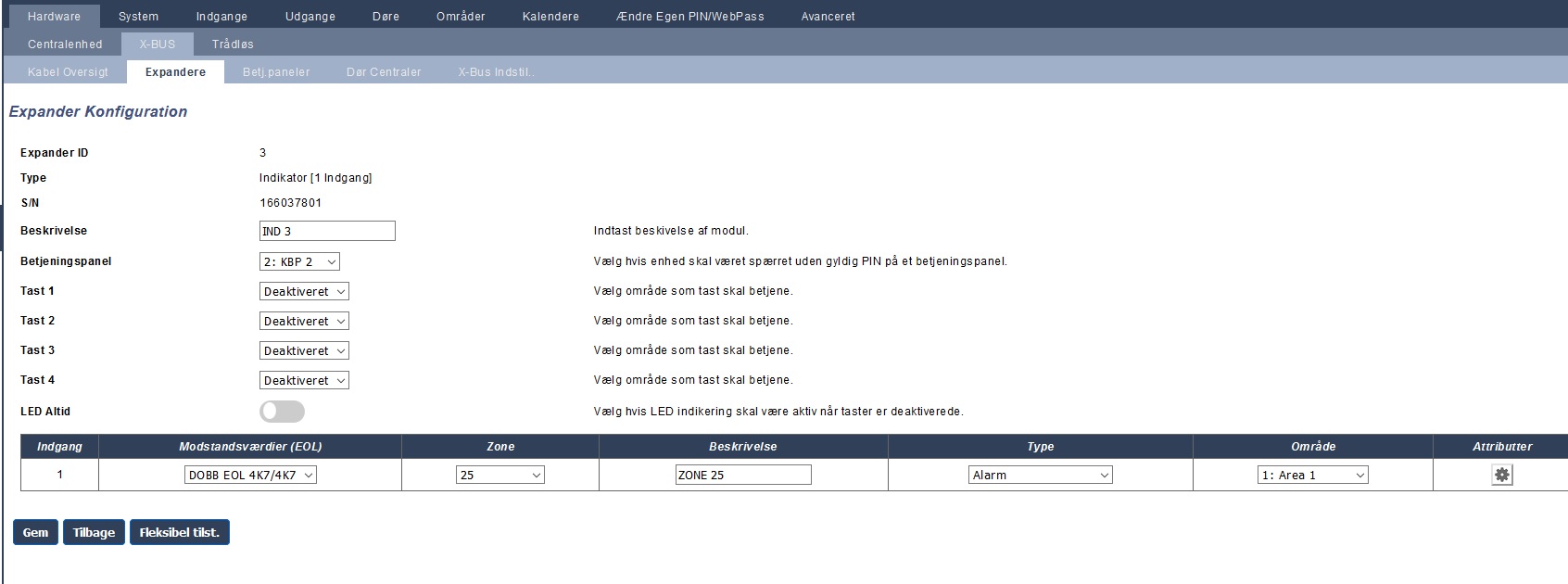

    Følgende side vises for konfigurationen Linket Tilstand.

Linket tilstand

  1. Indtast en beskrivelse.

  2. Vælg, hvis indikatormodulet skal været begrænset til en gyldig kode, indtastet på et betjeningspanel.

  3. Vælg de områder, der skal kontrolleres af de 4 funktionstaster.

  4. Konfigurer indgangen.

Fleksibel tilst.

  1. Klik på knappen Fleksibel Tilst..

  2. Konfigurer felterne, som beskrevet i oversigten nedenfor.

    Funktionstaster

    Område

    Vælg det område, der skal kontrolleres af funktionstasten.

    Funktion

    Vælg funktionen, der skal udføres af denne tast i dette område.

    Område

    Vælg et område, hvis indikatormodul er placeret i et sikkert område.

    Visuel indikator

    Indikator

    Der er 8 indikatorer/LED i højre side og 8 indikatorer/LED i venstre side.

    Funktion

    Funktionen, der indikeres af denne LED.

    Funktion Til

    Vælg farven og tilstanden for hver indikator, hvis den valgte funktion er TIL.

    Funktion Fra

    Vælg farven og tilstanden for hver indikator, hvis den valgte funktion er FRA.

    Ændre Funktion

    Klik på denne knap for at ændre funktionen for denne indikator. Funktionen kan aktiveres eller anvendes til et system, område, zoner eller nøglekontakt.

    Lydindikeringer

    Alarmer

    Vælg, hvis alarmer skal indikeres med lyd.

    Ind/Ud

    Vælg, hvis Ind/Ud skal indikeres med lyd.

    Tastetryk

    Vælg, hvis tastelyd ønskes.

    Deaktivering

    Kalender

    Vælg, hvis indikator expander skal være begrænset af kalender.

    Mapping gate

    Vælg, hvis indikatormodul skal være begrænset af mapping gate.

    Nøglekontakt

    Vælg, hvis indikatormodul skal være begrænset af nøglekontakt.

    Tastatur

    Vælg, hvis indikatormodulet skal været begrænset til en gyldig PIN-kode, indtastet på et betjeningspanel. (se advarsel ovenfor)

    Kortlæser

    Vælg, hvis indikatormodul ikke skal være aktiveret, før et gyldig kort/fob læses på den indbyggede kortlæser.

  3. Konfigurer indgangen.



ADVARSEL: Dit system overholder ikke EN-standarder, hvis du gør det muligt at aktivere en funktionstast for tilkobling af systemet, uden at der kræves en gyldig PIN-kode.

Konfiguration af en Nøglekontakt Expander
  1. Vælg Indstillinger > X-Bus > Expandere.

  2. Klik på en af nøglekontakt identifikationsparametrene.

  3. Konfigurer felterne, som beskrevet i oversigten nedenfor.

    Beskrivelse

    Indtast en beskrivelse for Nøglekontakt Expanderen.

    Nøgle Indstillinger

    Hold

    Vælg, hvis nøgleposition skal fastholdes.

    Hold Timer

    Indtast varighed af fastholdelse i sekunder (0-9999, 0 betyder fastholdelse indtil nøgle drejes i den anden retning).

    Områder

    Sted

    Vælg området, som nøglekontakten befinder sig i.

    Visuelle indikatorer

    Indikator/LED

    Der er 1 indikator/LED i højre side og 1 indikator/LED i venstre side.

    Funktion

    Funktionen for denne indikator/LED.

    Funktion Til

    Vælg farven og tilstanden for hver indikator, hvis den valgte funktion er TIL.

    Funktion Fra

    Vælg farven og tilstanden for hver indikator, hvis den valgte funktion er FRA.

    Ændre Funktion

    Klik på denne knap for at ændre funktionen for denne indikator. Funktionen kan aktiveres eller anvendes til et system, område, zoner eller nøglekontakt.

    Deaktivering

    Kalender

    Vælg, hvis nøglekontakt skal være begrænset af kalender.

    Mapping gate

    Vælg, hvis nøglekontaktmodulet skal være begrænset af mapping gate.

    Udgang

    Udgang x

    Konfigurer og beskriv udgangene for nøglekontakten. Se Redigering af en udgang for flere oplysninger.

    Nøglekontakt Funktioner

    Midter-, Højre- og Venstre-positioner

    Vælg den Funktion, som denne nøglekontaktposition vil udføre og det pågældende Område.

    Nøglekontakt funktioner er:

    • Ingen

    • Frakoble

    • Deltilkoble A

    • Deltilkoble B

    • Tilkoble

    • Toggle Frakobling / Tilkobling

    • Toggle Frakobling / DelTilk.A

    • Toggle Frakobling / DelTilk.B

    • All Okay

    • Tilkoblings Tilladelse

    • Shunt





ADVARSEL: Dit system overholder ikke EN-standarder, hvis du gør det muligt at aktivere en nøglekontakt-funktion for tilkobling af systemet, uden at der kræves en gyldig PIN-kode.
