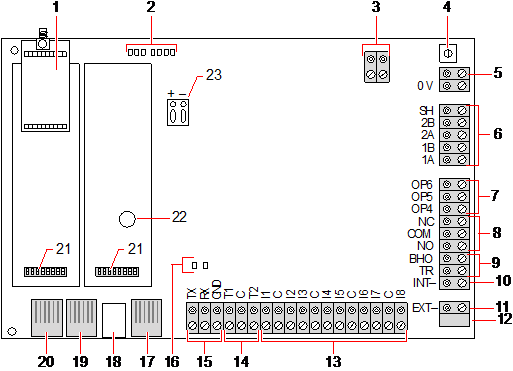

Centralens hardware SPC5350 og 6350

Dette afsnit beskriver SPC5350 og SPC6350.



Expanderen, der er sluttet til strømforsyningen i G5, er som standard indstillet til ID1. Denne indstilling bør ikke ændres.





Nummer

Navn

Beskrivelse

1

Valgfrit trådløst modul

Centralens SPB kan fra fabrikkens side være monteret med et trådløst modul til brug sammen med trådløse (868 MHz) sensorer.

2

SPC status-LED

Disse 7 LED viser status for de forskellige systemparametre, som beskrevet i Status-LED på central.

3

Ur Reference

Et signal for ur-reference kan også anvendes på dette 2-benet stik for at opretholde den nøjagtige tid i systemet.

Forbind til Ur Reference CN17 på SPCP355.300 Smart PSU.

4

Nulstillingsknap

  • Sådan nulstilles centralen:

    – Tryk én gang på denne kontakt.

  • Sådan nulstilles programmeringsindstillingerne til standard og sådan genstartes centralen:

    – Hold knappen nede, indtil du bliver spurgt om du ønsker en nulstilling til fabriksindstillinger.

    – Vælg JA for at nulstille til fabriksindstillingerne.

Advarsel: Nulstilling af centralen til fabriksindstillinger sletter alle konfigurationsfiler, herunder sikkerhedskopieringerne, der er gemt på centralen. Alle isoleringer og inhiberinger bliver også slettet. Det anbefales, at du sikkerhedskopierer din konfigurationen til en computer før nulstilling af centralen.

Bemærk: Denne funktion er ikke tilgængelig, hvis teknikerspærring er aktiveret.

5

Jordforbindelsesklemme

Denne klemme er ikke påkrævet og skal ikke være tilsluttet.

6

X-BUS-interface

Dette er SPC kommunikationsbussen, der bruges til aktivere netværks expandere sammen på systemet. Se Ledningsføring af X-BUS interface.

Klemmerne 1B og 1A skal forbindes til SPCP355.300 I/O Expander klemmerne henholdsvis 2B og 2A

Klemmerne 2A og 2B skal forbindes til klemmerne henholdsvis 2A og 2B på næste expander på X-BUS.

7

Integrerede udgange

Udgange OP4, OP5, og OP6 er 12V åbne strømvender-resistive udgange med en 300 mA nominel strømstyrke.

OP4 belastning skal sluttes til SPCP355.300 Smart PSU.

8

Relæudgang

SPC centralen har et 1A, enkeltpolet, ombytteligt relæ, der kan anvendes til forsyne blink-udgang på den ekstern sirene.

9

Sirene spærring (BHO) og Sabotage returnering (TR)

BHO (Bell Hold Off (Sirenespærring)), TR (Tamper Return (Sabotage returnering)), (og EXT-udgang) anvendes til at forbinde en ekstern sirene til centralen. Se Ledningsføring af en intern lydgiver.

10

Intern sirene (negativ)

Klemmen INT- bruges til at forbinde interne enheder, som f.eks. en intern lydgiver. Strømmen til den interne lydgiver skal sluttes til SPCP355.300 Smart PSU.

11

Ekstern sirene (negativ)

Klemmen EXT- bruges til at forbinde eksterne enheder, som f.eks. en ekstern sirene. Strømmen til den eksterne lydgiver skal sluttes til SPCP355.300 Smart PSU.

12

Anvendes ikke.

Anvendes ikke.

13

Zoneindgange

Centralen har 8 integrerede zoneindgange, der kan overvåges ved hjælp af en række overvågningskonfigurationer. Disse konfigurationer kan programmeres fra systemprogrammering. Standard konfigurationen er Dual End of Line (DEOL) ved brug af modstandsværdier på 4k7. Se Ledningsføring af zoneindgange.

14

Sabotageklemmer

Centralen har yderligere 2 sabotage indgangsklemmer, der kan tilsluttes Aux sabotageenheder for at give forøget beskyttelse mod sabotage. Disse klemmer skal være kortsluttet, når de ikke er i brug.

15

Seriel port 2 klemrække

Seriel port 2 klemrække (TX, RX, GND) kan bruges til tilslutning via interface til et eksternt modem eller computerklemmeprogram. Seriel port 2 deler en kommunikationskanal med back-up modemmet. Hvis et back-up modem er installeret, skal du sørge for, at enhederne ikke er sluttet til denne serielle port.

16

LED for Ethernet-forbindelse

De 2 Ethernet LED angiver status for Ethernet-forbindelsen. Den venstre LED indikerer dataaktivitet på Ethernet-porten; den højre LED indikerer, at Ethernet-linket er aktivt.

17

Ethernet-interface

Ethernet-interfacet giver forbindelse fra en computer til centralen med henblik på at programmere systemet.

18

USB-Interface

Dette USB-interface bruges til at få adgang til browserprogrammering eller et klemmeprogram.

19

Seriel port 2

Denne RS232 seriel port kan bruges til at oprette interface til et eksternt modem eller computer klemmeprogram. Seriel port 2 deler en kommunikationskanal med back-up modemmet. Hvis et back-up modem er installeret, skal du sørge for, at enhederne ikke er sluttet til en seriel port.

20

Seriel port 1

Denne RS232 serielle port kan bruges til at oprette interface til en X10 protokol enhed.

21

Valgfrie plug-in-moduler

Et primært (venstre drev) og back-up (højre drev) modul kan forbindes til centralen. Disse moduler kan være GSM eller PSTN modemmer, der giver øget kommunikationsfunktionalitet. Backup-modemmet må ikke forbindes, hvis seriel port 2-interface er forbundet til et eksternt modem eller anden enhed.

22

Realtids urbatteri

Batteri for realtidsur (RTC).

23

Aux strømindgang

12V indgang fra A1 på SPCP355.300 Smart PSU.
